Reforma y ampliación en altura de la casa GJ: atención a la envolvente, cerramiento y protección solar en la arquitectura doméstica

Estudi D’AB ha llevado a cabo en Molins de Rei, Barcelona, la intervención en una vivienda unifamiliar para adaptarla a una nueva situación familiar. La actuación se formaliza mediante la creación de un dúplex a través de una 'remonta' en cubierta, aprovechando la obra para dotar al edificio de una nueva envolvente que lo redefine por completo. Una fachada ventilada acabada en madera tratada al autoclave proporciona un confort térmico óptimo, el cual se completa con una cuidada selección de cerramientos y sistemas de protección solar activa.

Fotografía: Montse Capdevila.

El proyecto parte de una vivienda existente cuya planta superior, hasta entonces en desuso, se transforma en una nueva vivienda para la familia de la hija de los propietarios. La superficie disponible, sin embargo, no permite resolver el programa funcional requerido, por lo que se plantea una ampliación en remonte que permita aumentar la superficie habitable del conjunto.

La dimensión y posición de esta ampliación están condicionadas por la normativa urbanística, que obliga a mantener determinadas separaciones respecto a las medianeras y limita el ámbito edificable. El volumen resultante no mantiene ninguna correspondencia con la compleja estructura original de la casa, por lo que la intervención parte de dos decisiones fundamentales: resolver la transmisión de las nuevas cargas mediante una estructura auxiliar independiente y reducir al máximo el peso de la ampliación mediante un sistema constructivo ligero.

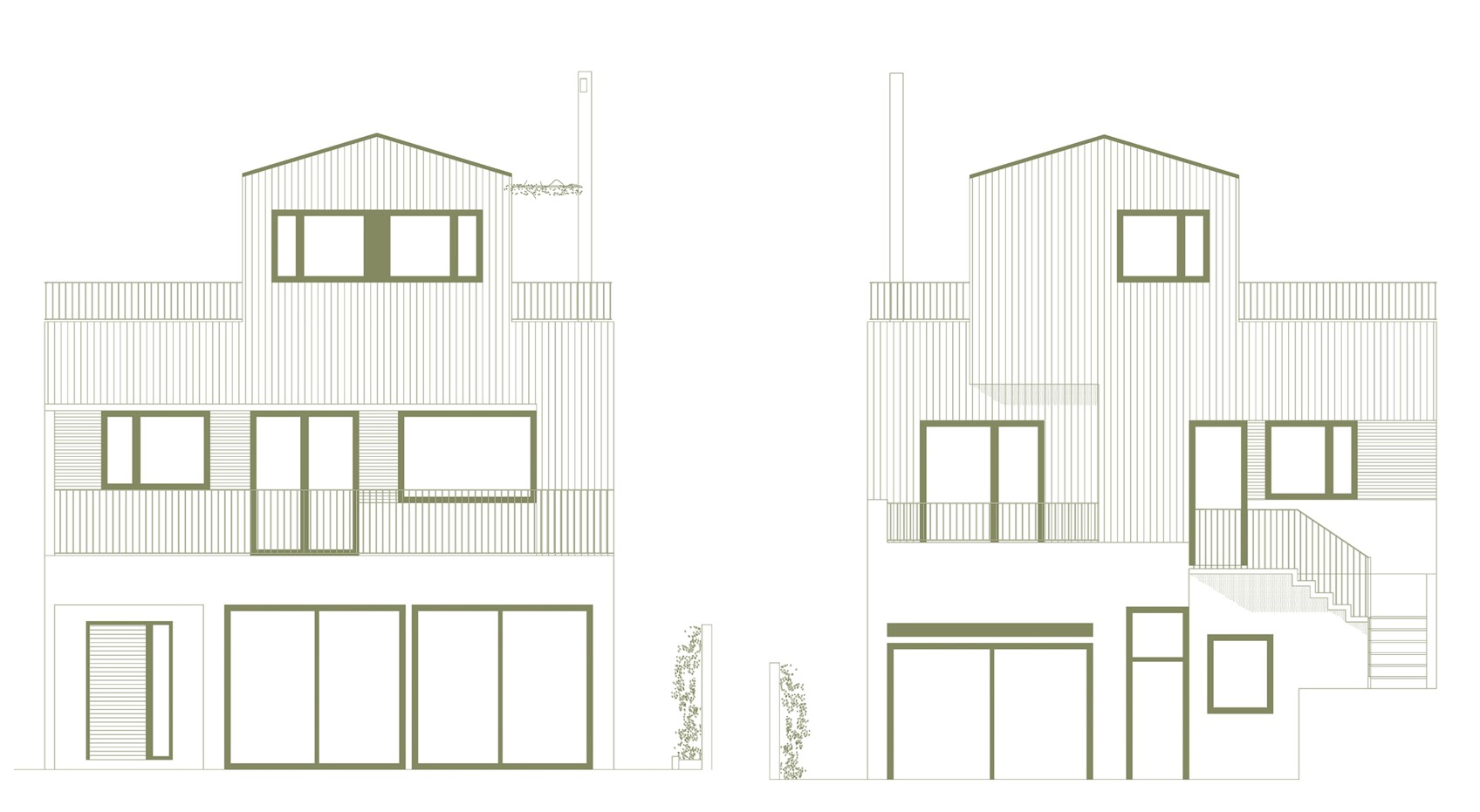

Alzados anterior y posterior.

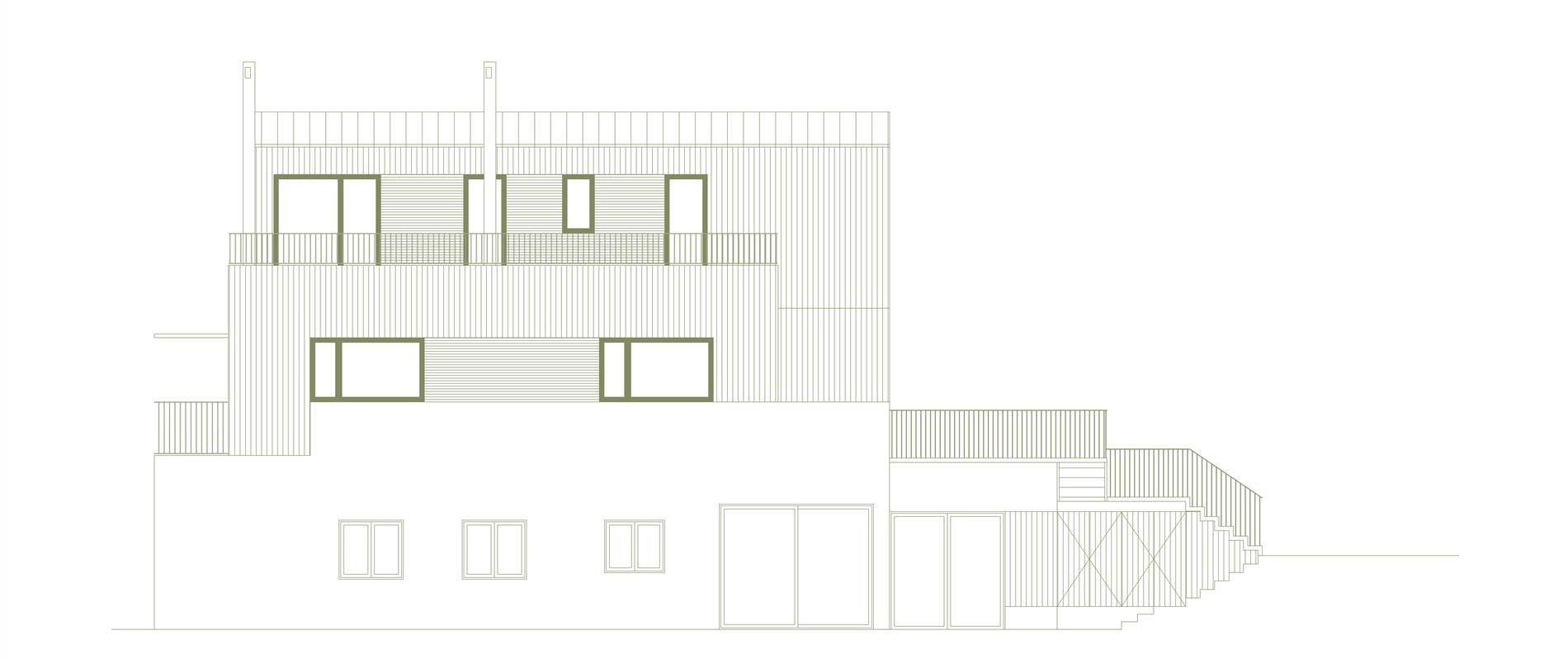

Alzado lateral.

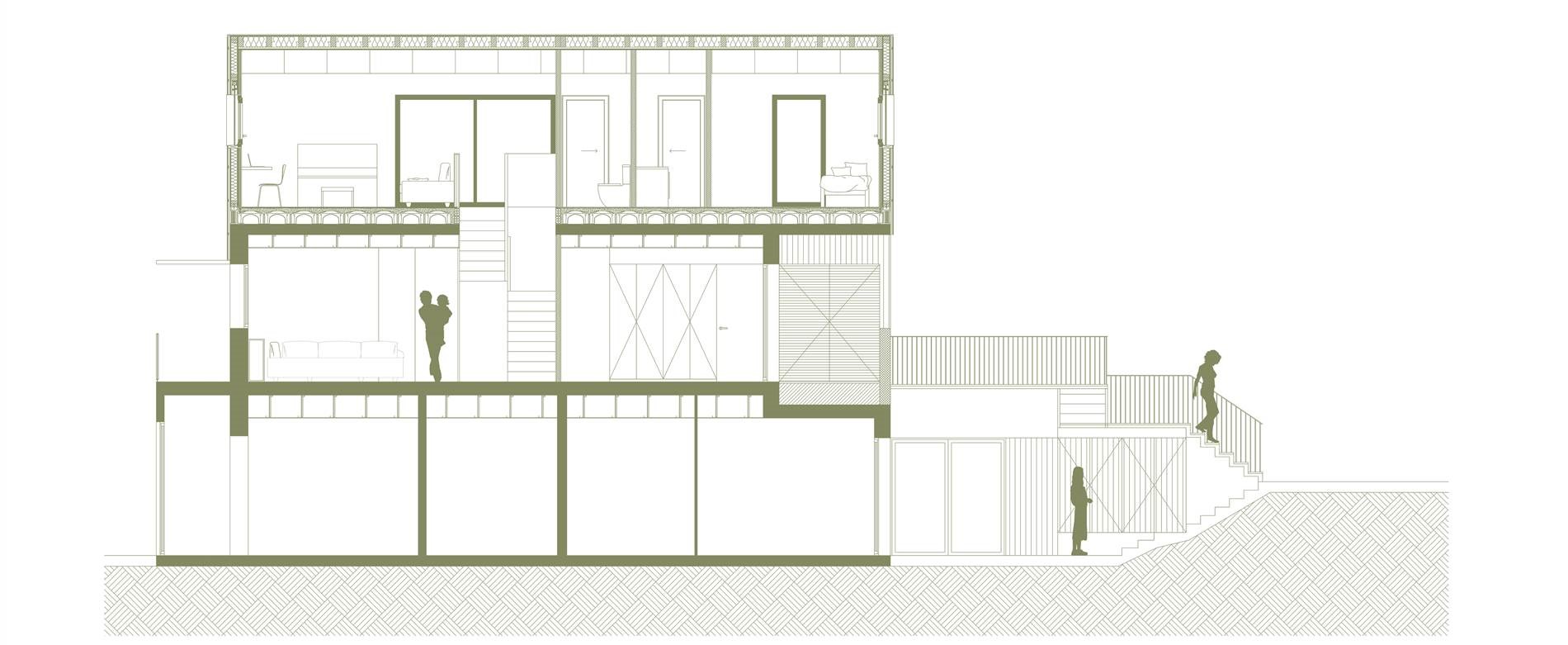

Sección longitudinal.

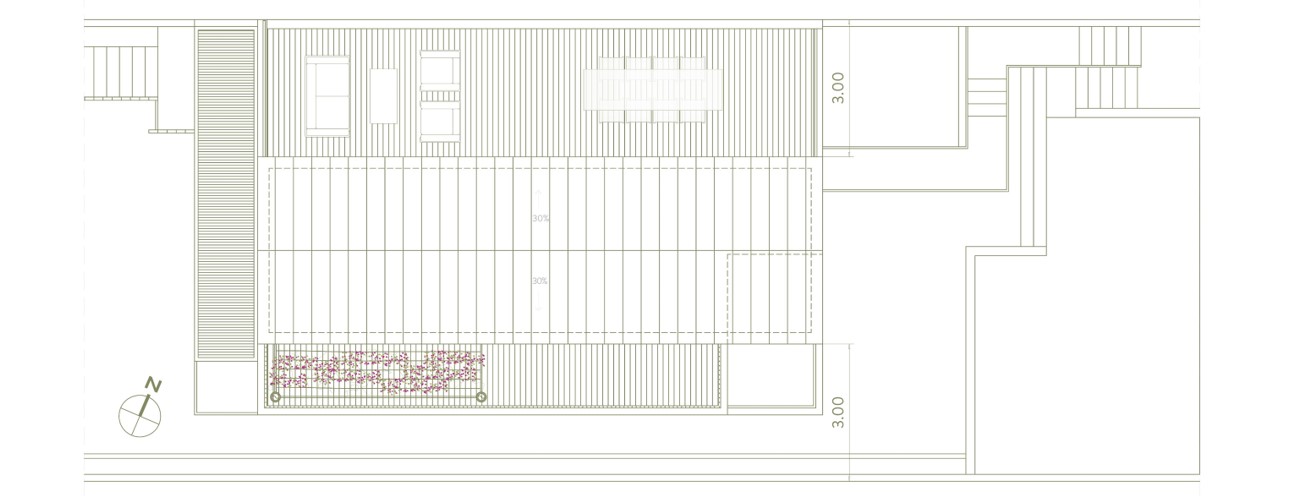

Planta cubierta.

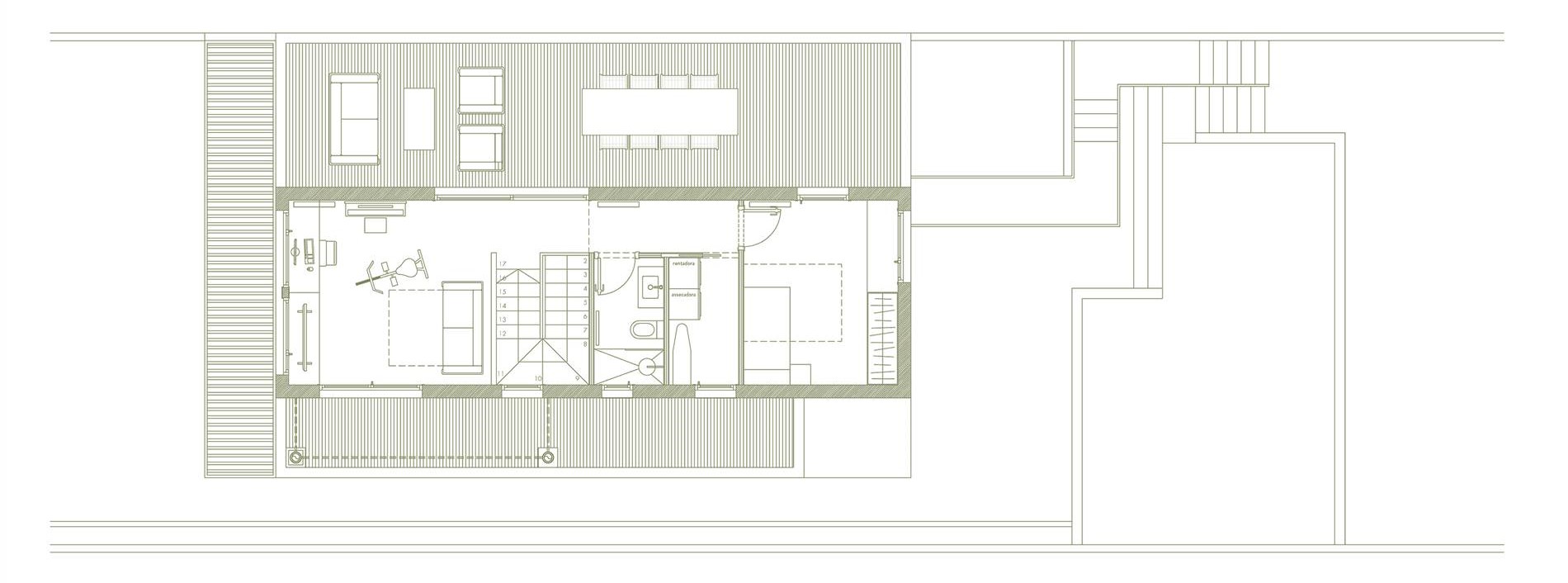

Planta 'remonta'.

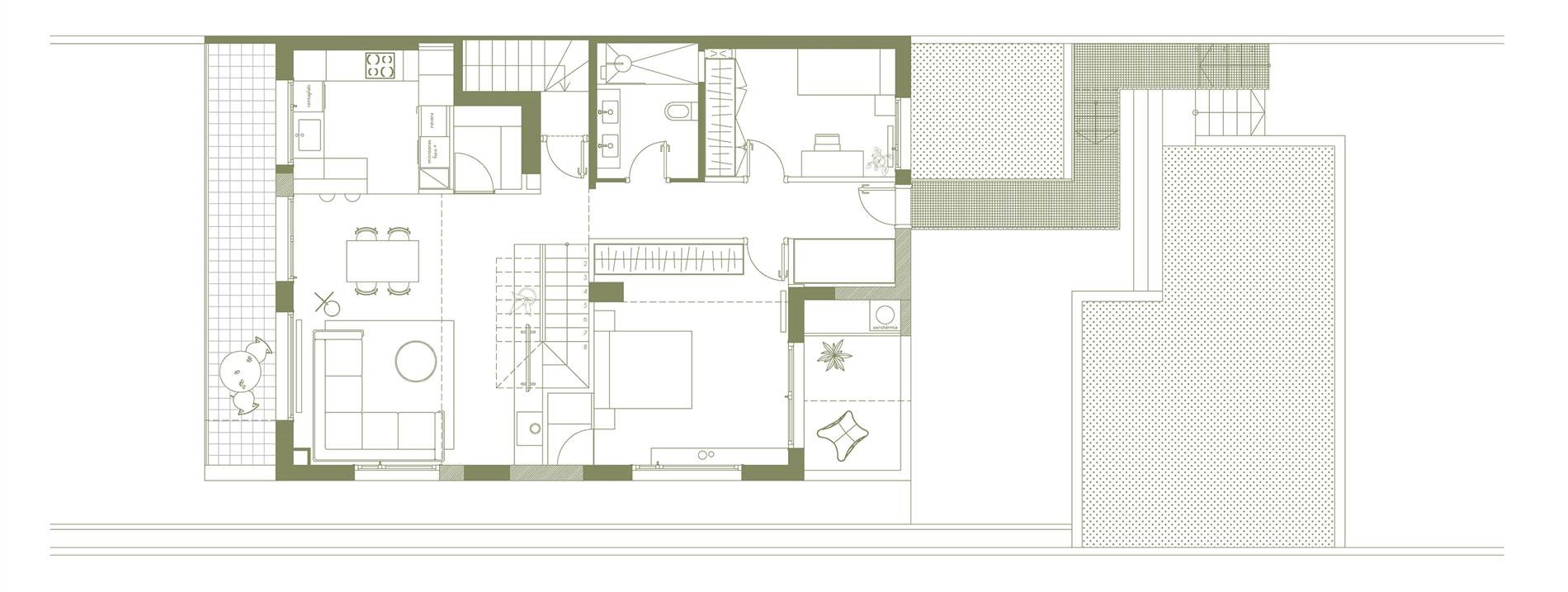

Planta primera.

Con este objetivo, sobre el forjado existente se dispone una estructura auxiliar formada por perfiles metálicos HEB horizontales, que permite recoger las cargas de la nueva planta y transmitirlas hacia los puntos resistentes de la estructura existente. Sobre esta base se construye la ampliación mediante un sistema ligero de entramado de madera de abeto, reduciendo significativamente las cargas que debe asumir la estructura preexistente.

La necesidad estructural de aligerar la intervención se convierte así en una oportunidad arquitectónica. La madera pasa a ser el hilo conductor del proyecto y se extiende más allá de la propia estructura para configurar carpinterías, pérgolas, pavimentos interiores y exteriores, revestimientos y elementos de mobiliario fijo. Su utilización permite reducir el impacto ambiental asociado a la construcción, facilita la estrategia de ampliación gracias a la ligereza del sistema y construye una atmósfera doméstica cálida, en la que estructura, arquitectura y materialidad forman parte de un mismo discurso.

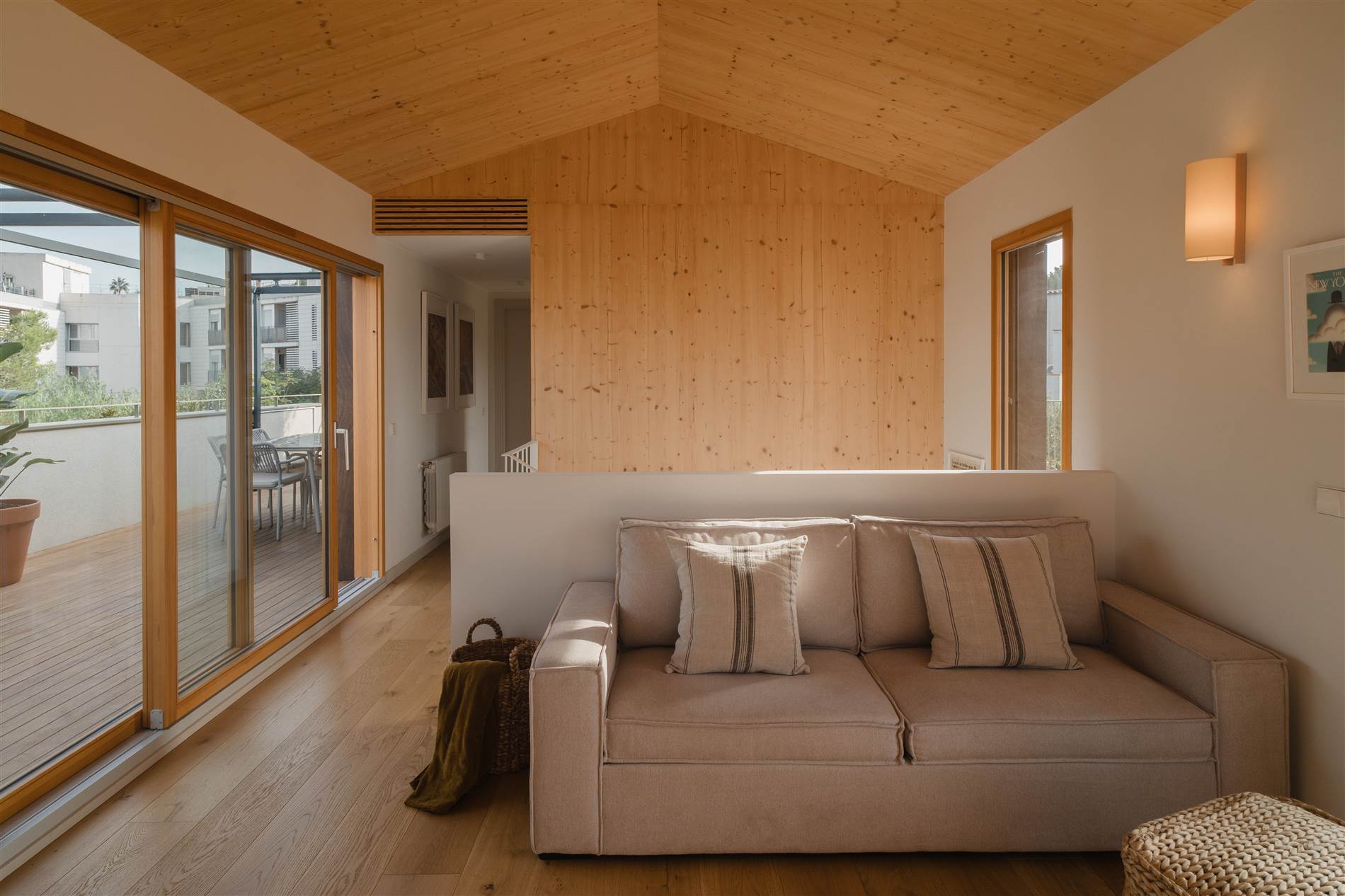

Fotografía: Montse Capdevila.

Clima y confort

La nueva planta no podía resolverse mediante una orientación óptima debido tanto a las preexistencias estructurales como a las restricciones derivadas de la normativa urbanística. Ante esta condición, el proyecto desplaza el protagonismo de la estrategia climática hacia la envolvente, entendida como el principal mecanismo de control ambiental de la vivienda.

Se plantea una envolvente altamente aislada en fachadas y cubierta, con especial atención a los encuentros constructivos, con el objetivo de reducir las pérdidas térmicas durante el invierno y limitar las ganancias solares durante los meses cálidos. A esta estrategia pasiva se incorporan sistemas de protección solar capaces de adaptarse a las distintas orientaciones y a las condiciones cambiantes de uso de la vivienda.

Fotografía: Montse Capdevila.

Cerramientos fijos: Fachadas

La intervención combina dos sistemas constructivos diferenciados: una planta superior de nueva construcción mediante entramado ligero de madera y una planta inferior existente, de construcción tradicional. La estrategia de mejora de la envolvente se adapta, por tanto, a las características de cada una de ellas.

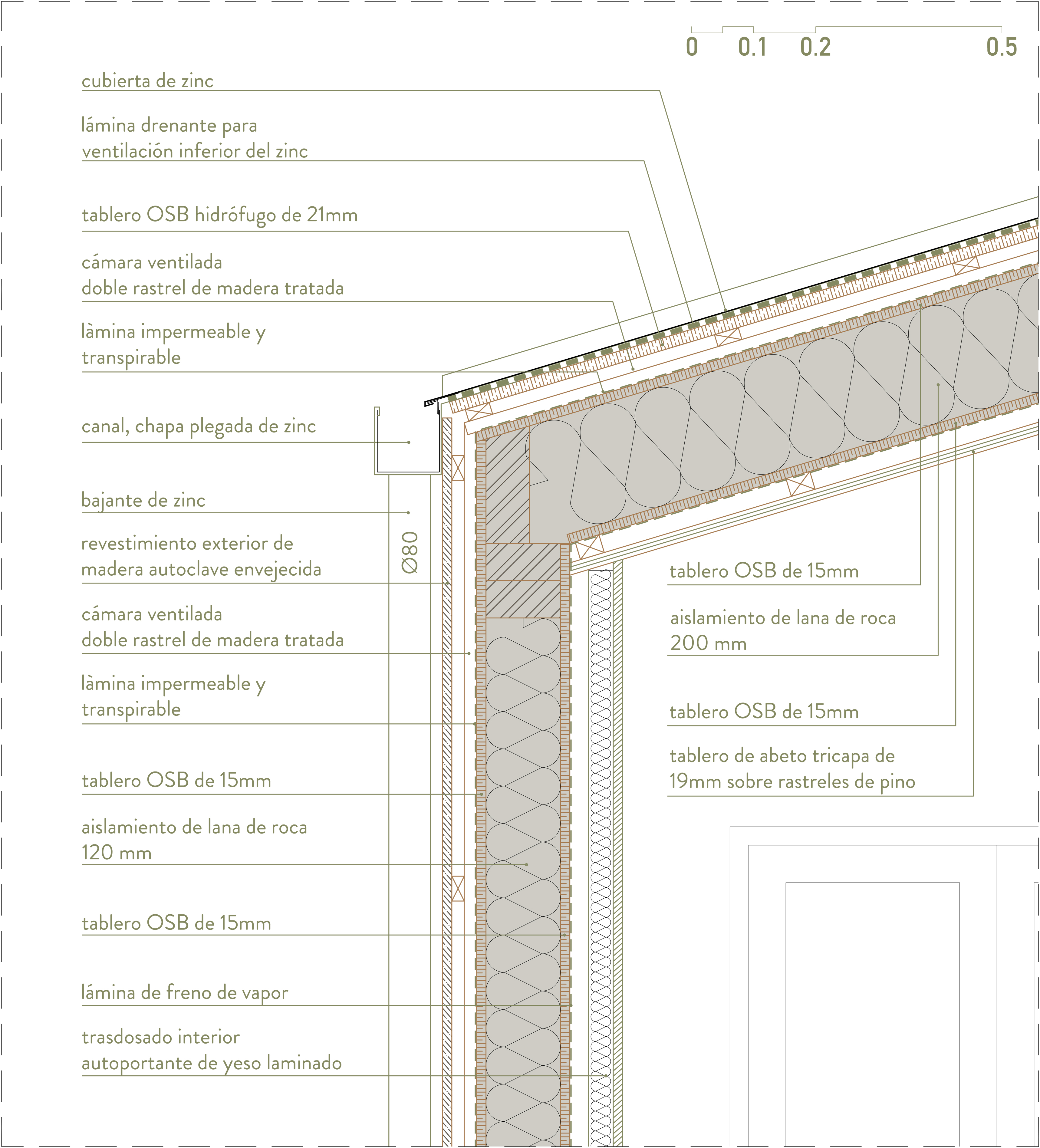

Sección constructiva.Cubierta y achada. Ver pdf.

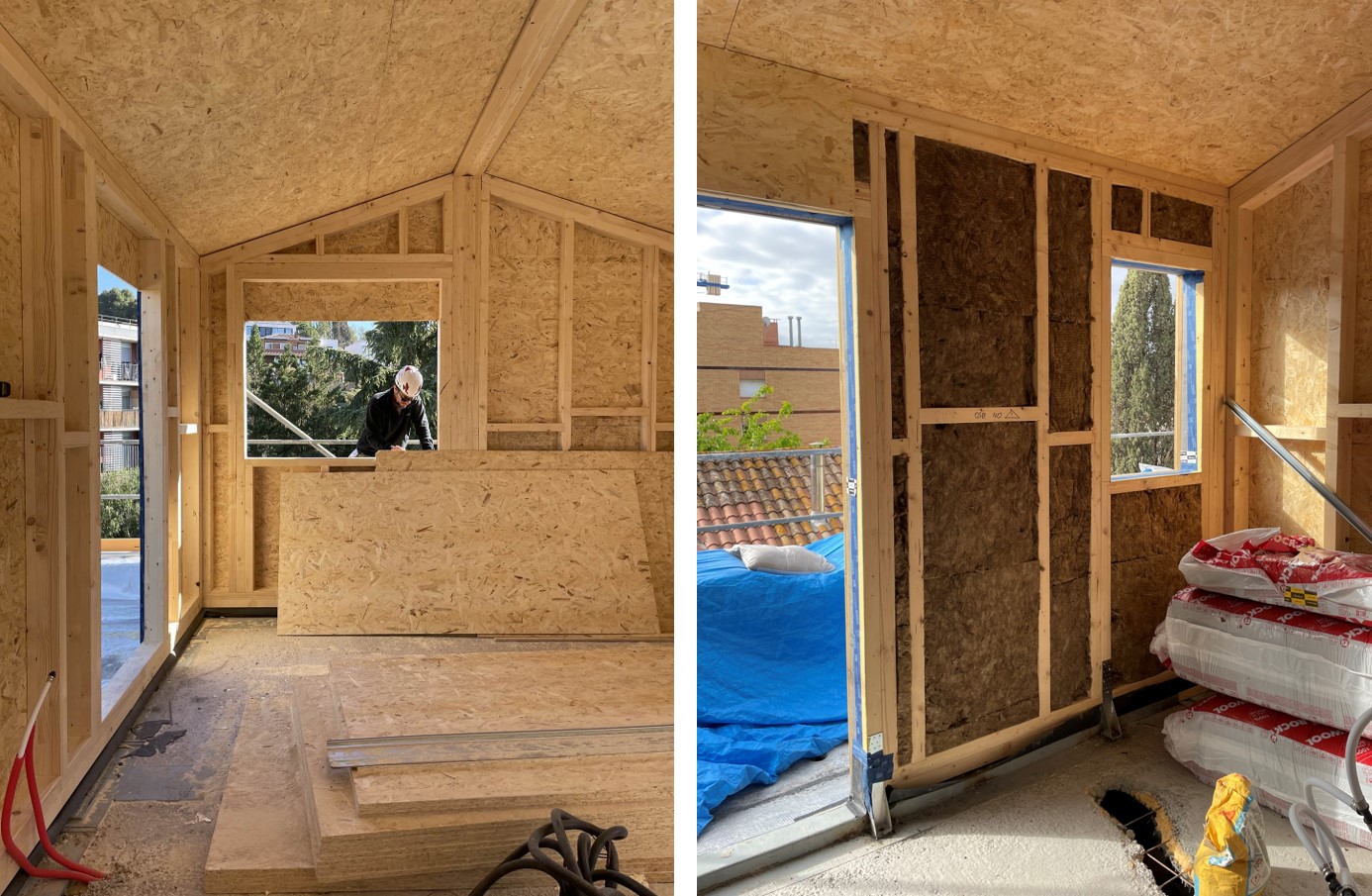

Construcción de la 'remonta'. Fotografías: Estudi D’AB.

La ampliación se construye mediante un entramado de madera de abeto que permite incorporar 15 cm de aislamiento térmico entre montantes. La continuidad del aislamiento y el control de los encuentros permiten alcanzar valores de transmitancia reducidos y mejorar notablemente las prestaciones energéticas de la nueva planta.

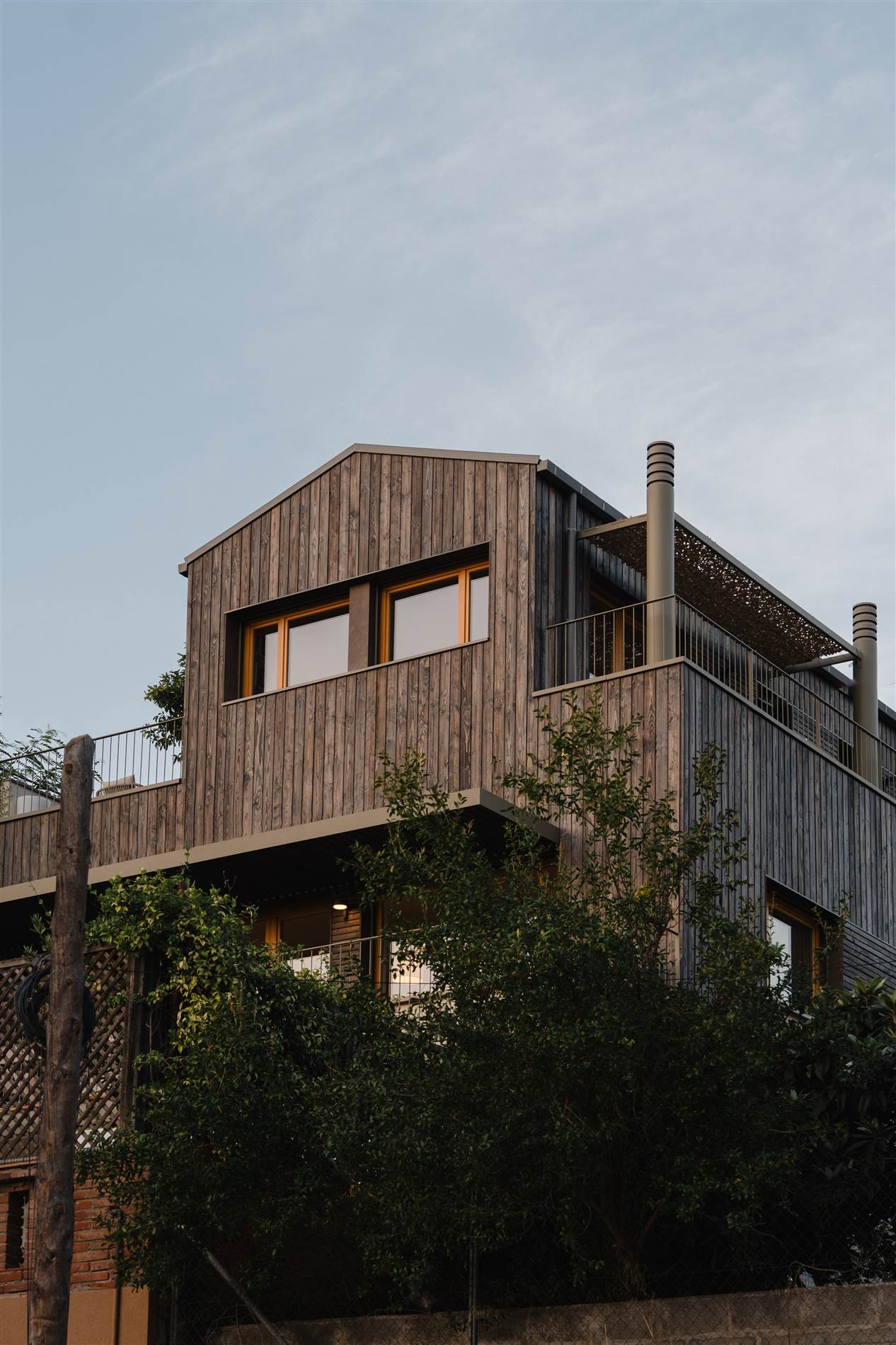

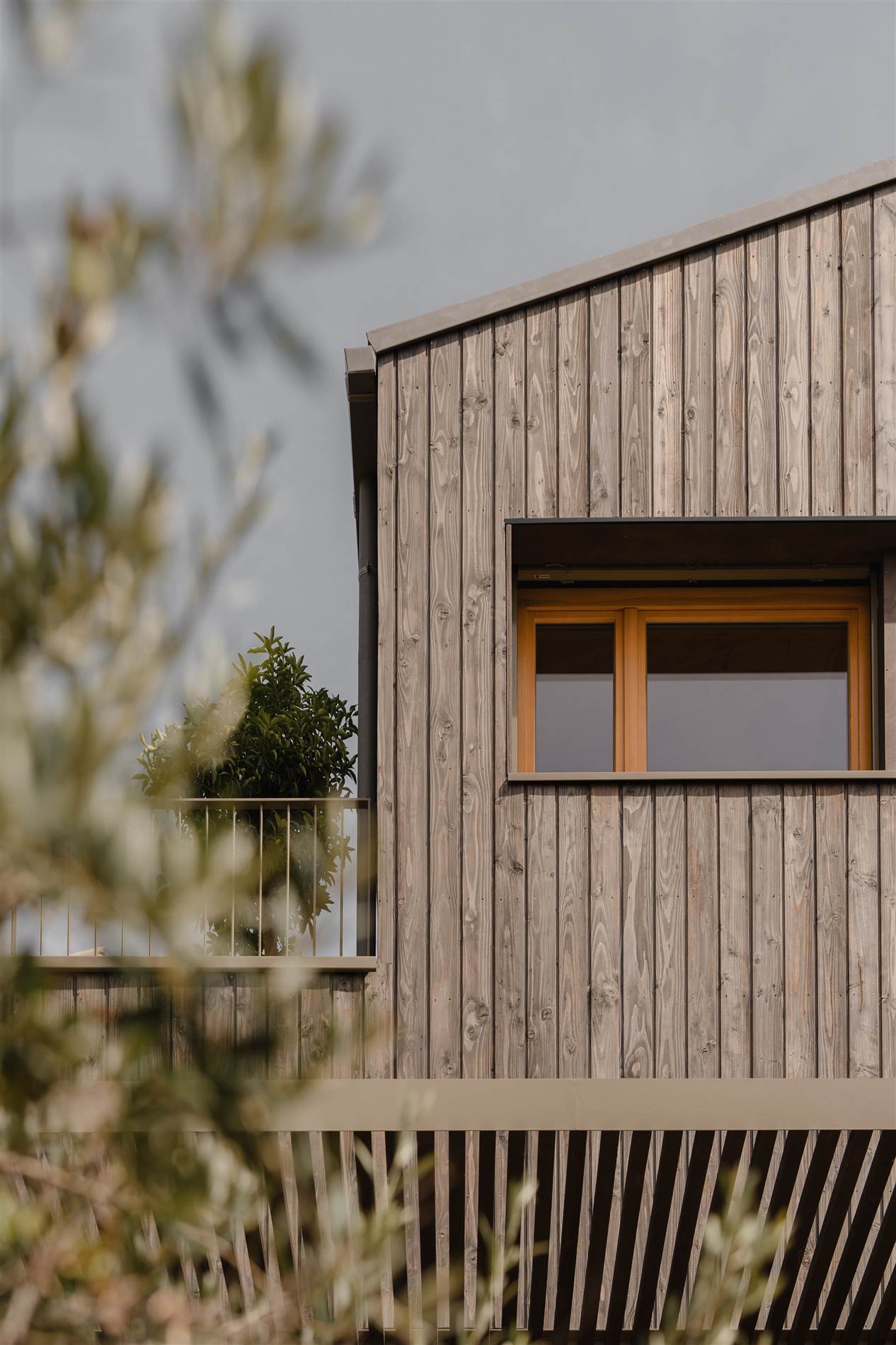

Exteriormente, la envolvente se resuelve mediante una fachada ventilada acabada con duramen de pino Douglas tratado en autoclave. El sistema combina la protección frente a los agentes atmosféricos con una materialidad cálida y contemporánea, al tiempo que contribuye a mejorar el comportamiento de la envolvente frente a las ganancias térmicas estivales.

Fotografía: Montse Capdevila.

En la planta existente, diversas catas permiten comprobar que el cerramiento de fachada está formado por dos hojas cerámicas con una cámara intermedia vacía. Esta configuración permite insuflar celulosa en el interior de la cámara y mejorar las prestaciones térmicas del cerramiento sin modificar las dimensiones de los espacios interiores.

La actuación sobre la envolvente existente se completa con la incorporación de una nueva fachada ventilada exterior, igual que en la ampliación. Esta segunda piel permite reforzar el aislamiento y mejorar el comportamiento global del cerramiento, al tiempo que ofrece una respuesta común para las dos plantas a pesar de sus diferentes sistemas constructivos.

Fotografía: Montse Capdevila.

Cerramientos practicables y protección solar

Tanto en la parte reformada como en la ampliada se instalan ventanas de madera de altas prestaciones de la empresa Elke. La resolución de los encuentros y el cuidado en la colocación y el sellado de las carpinterías resultan fundamentales para garantizar la continuidad de la envolvente y la estanqueidad al aire del conjunto.

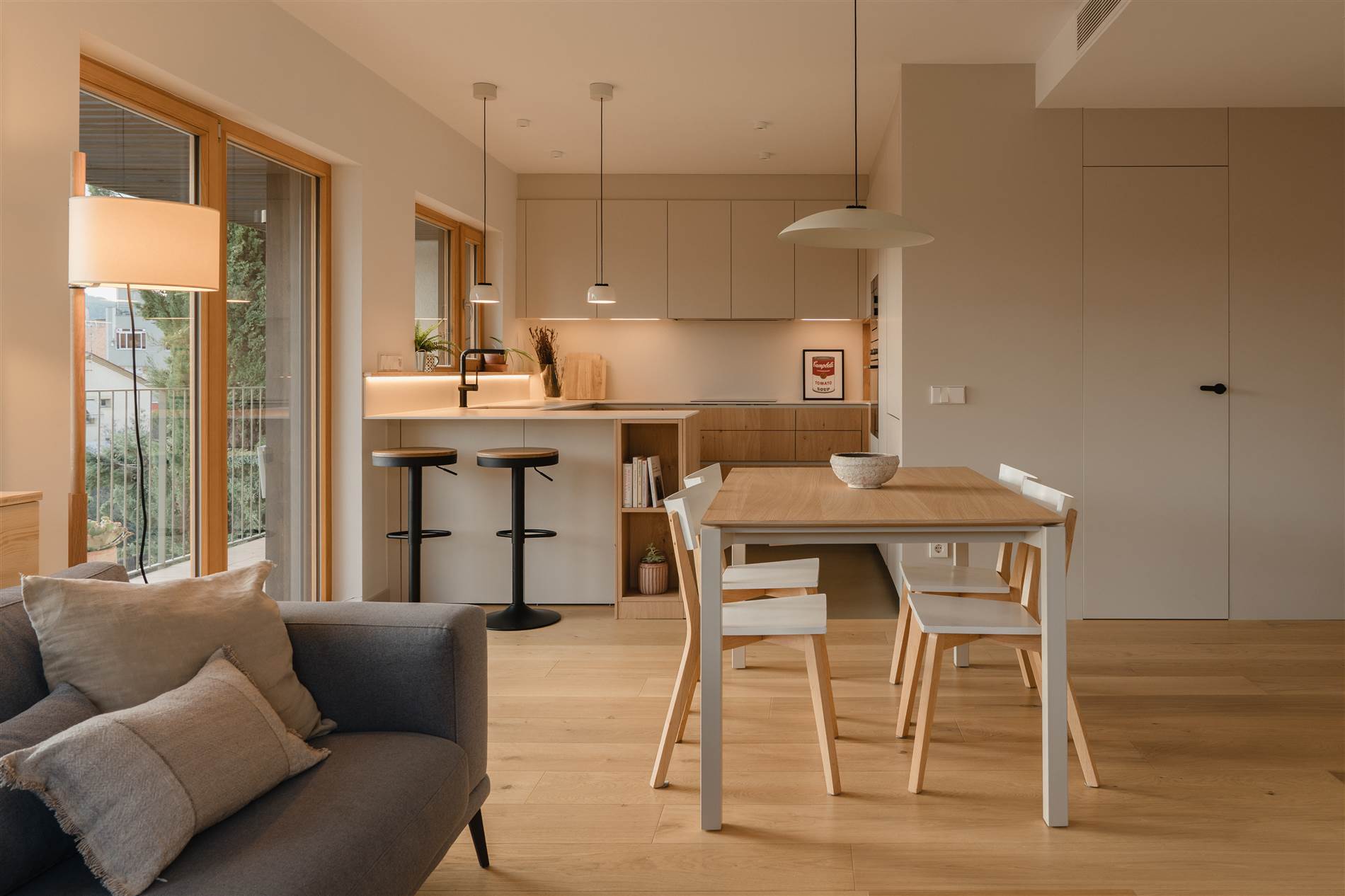

Fotografía: Montse Capdevila.

Fotografía: Montse Capdevila.

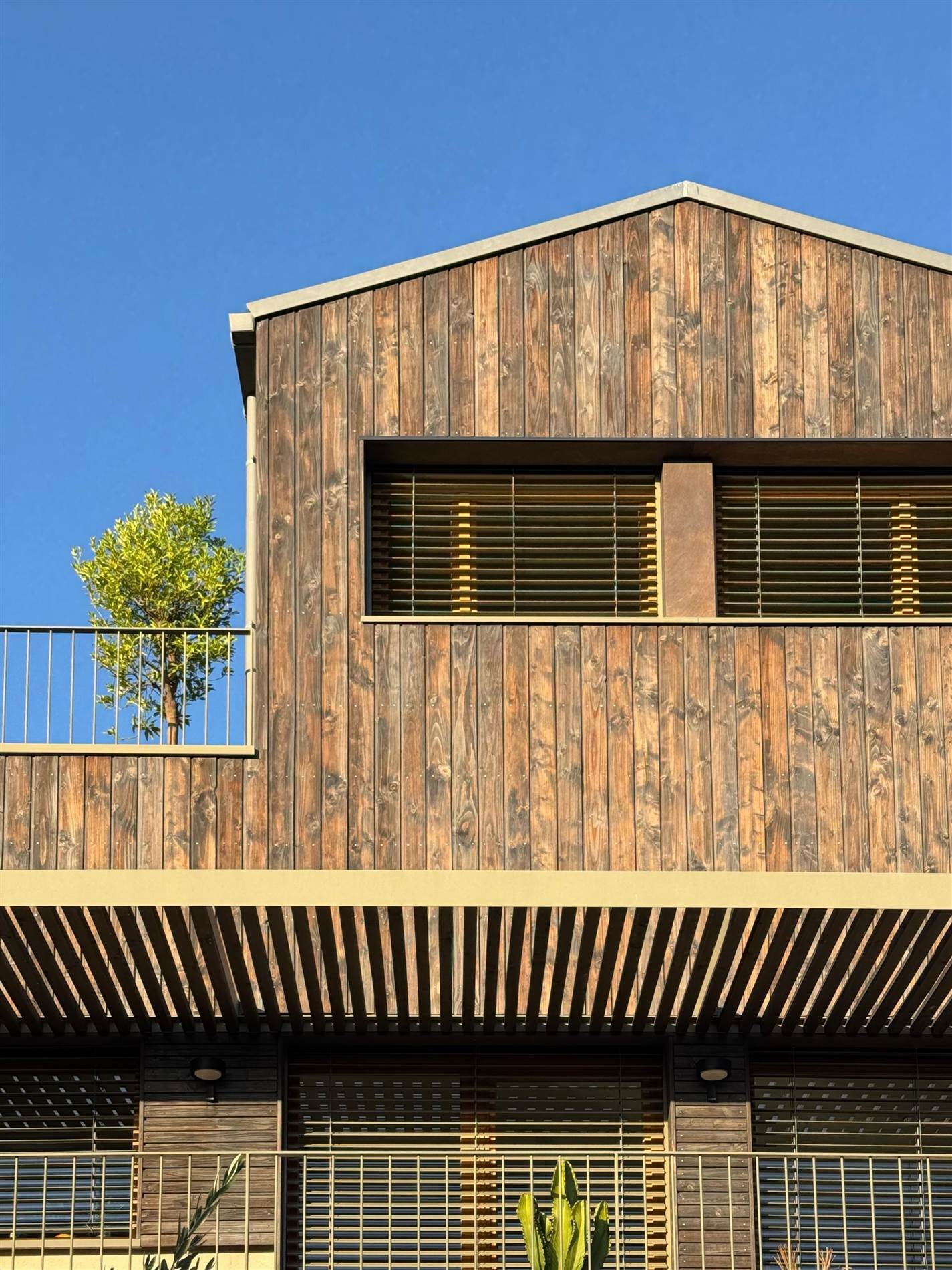

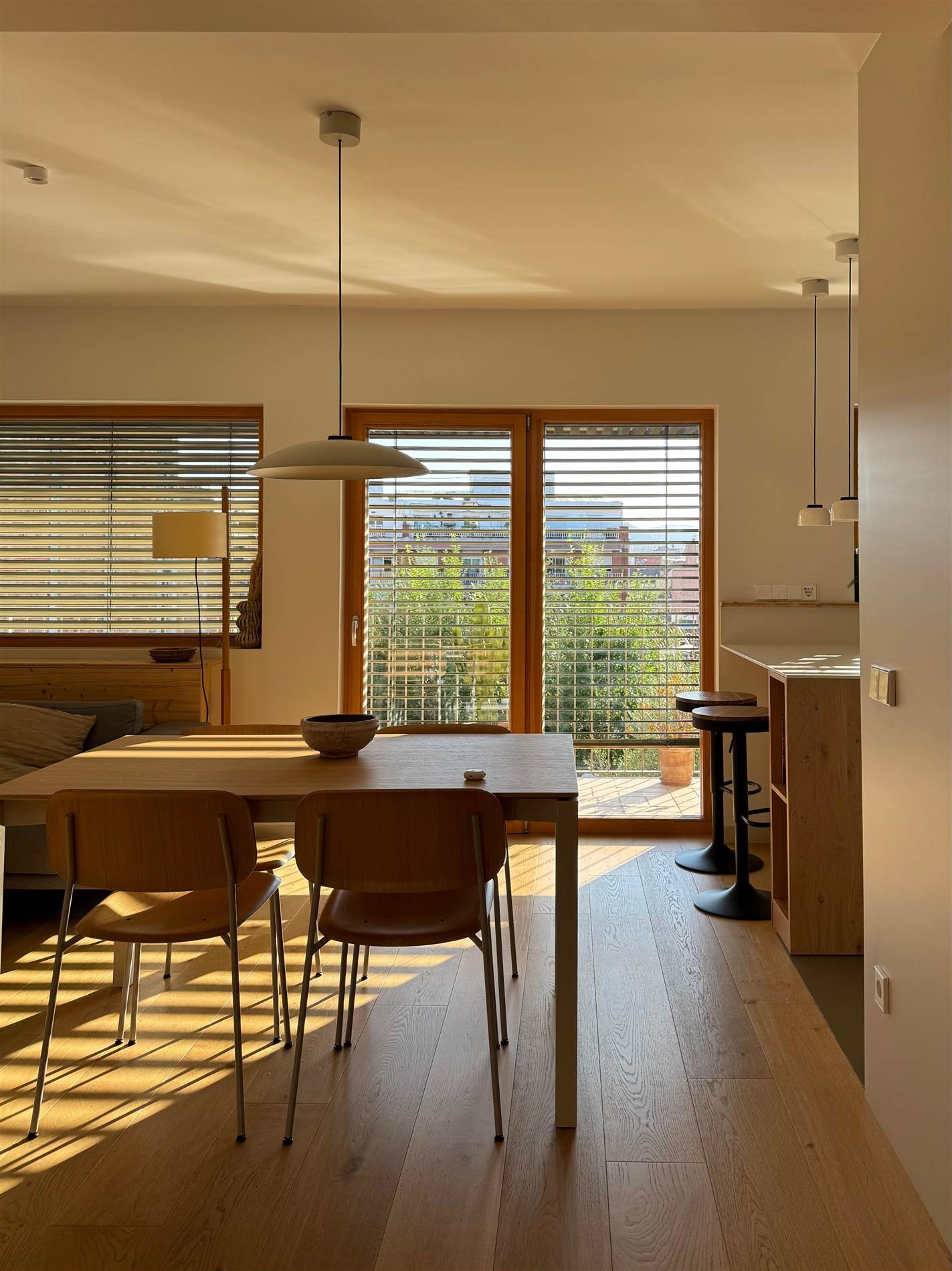

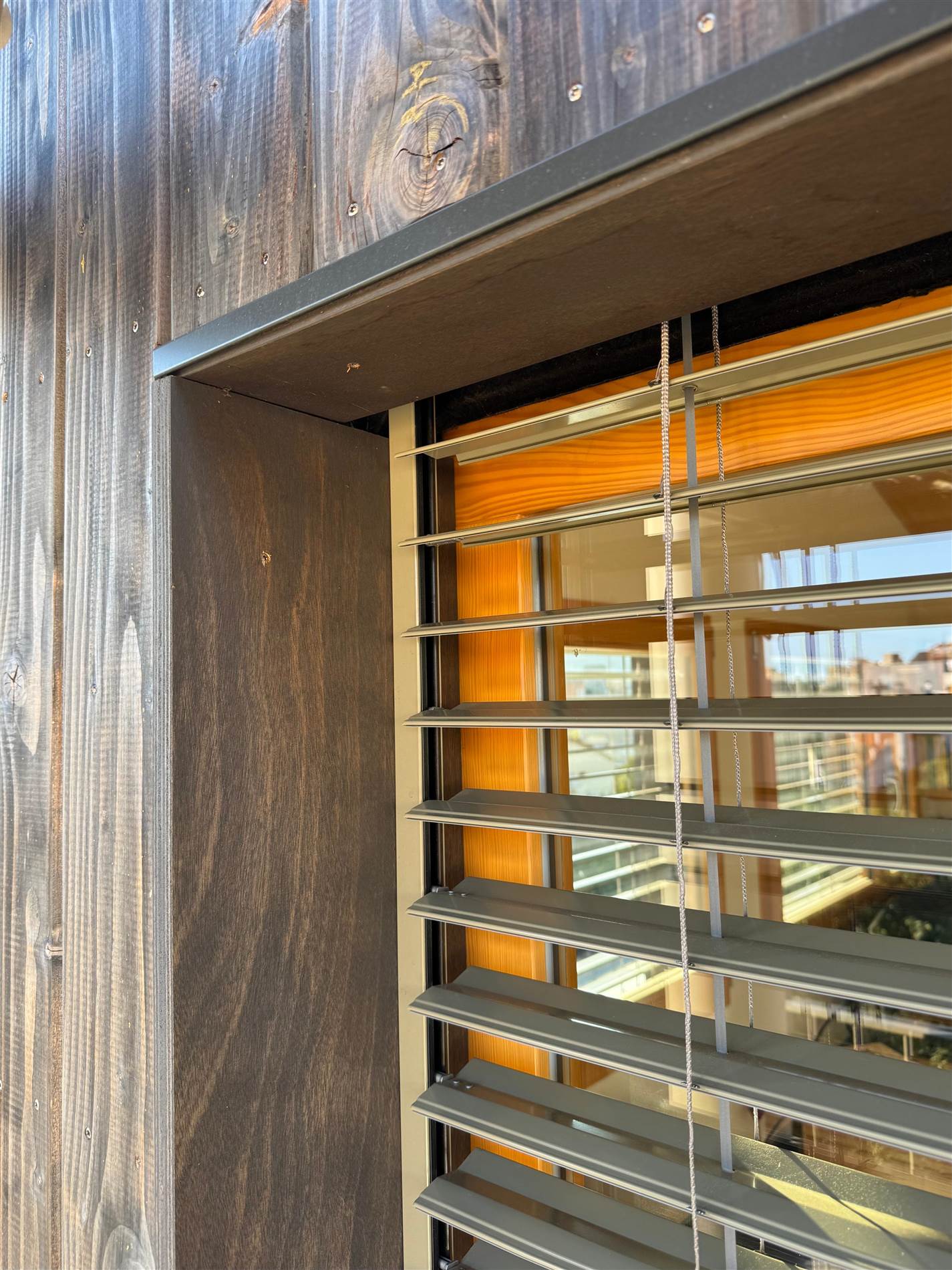

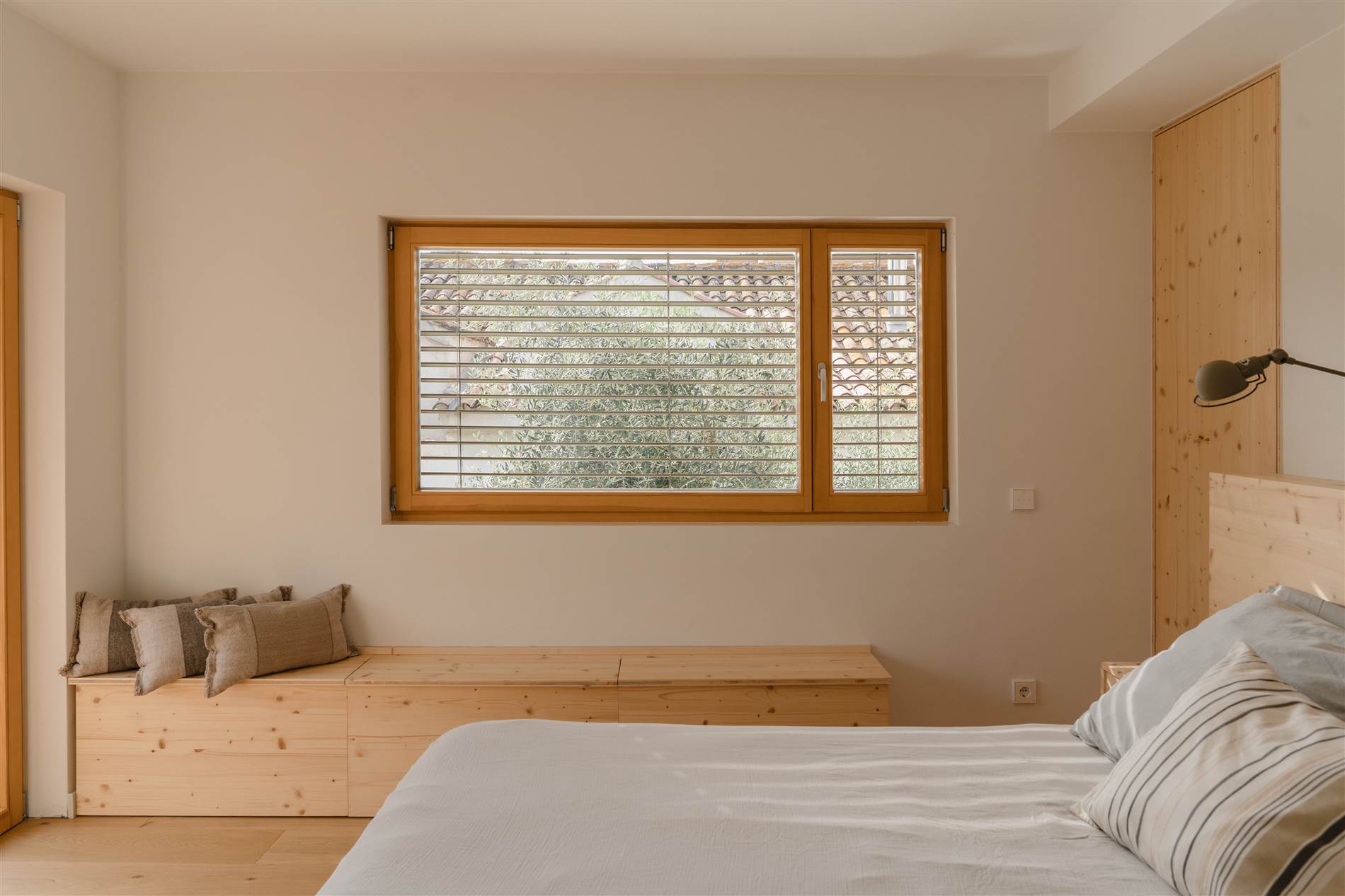

La presencia de ventanas en las distintas orientaciones hace necesario incorporar un sistema de protección solar capaz de adaptarse a las diferentes condiciones de radiación. Por lo que se opta por persianas apilables y orientables de la empresa Griesser, que permiten regular la incidencia directa del sol sobre las aperturas y adaptar la protección a las necesidades de cada momento.

Sección constructiva por hueco de carpintería. Ver pdf.

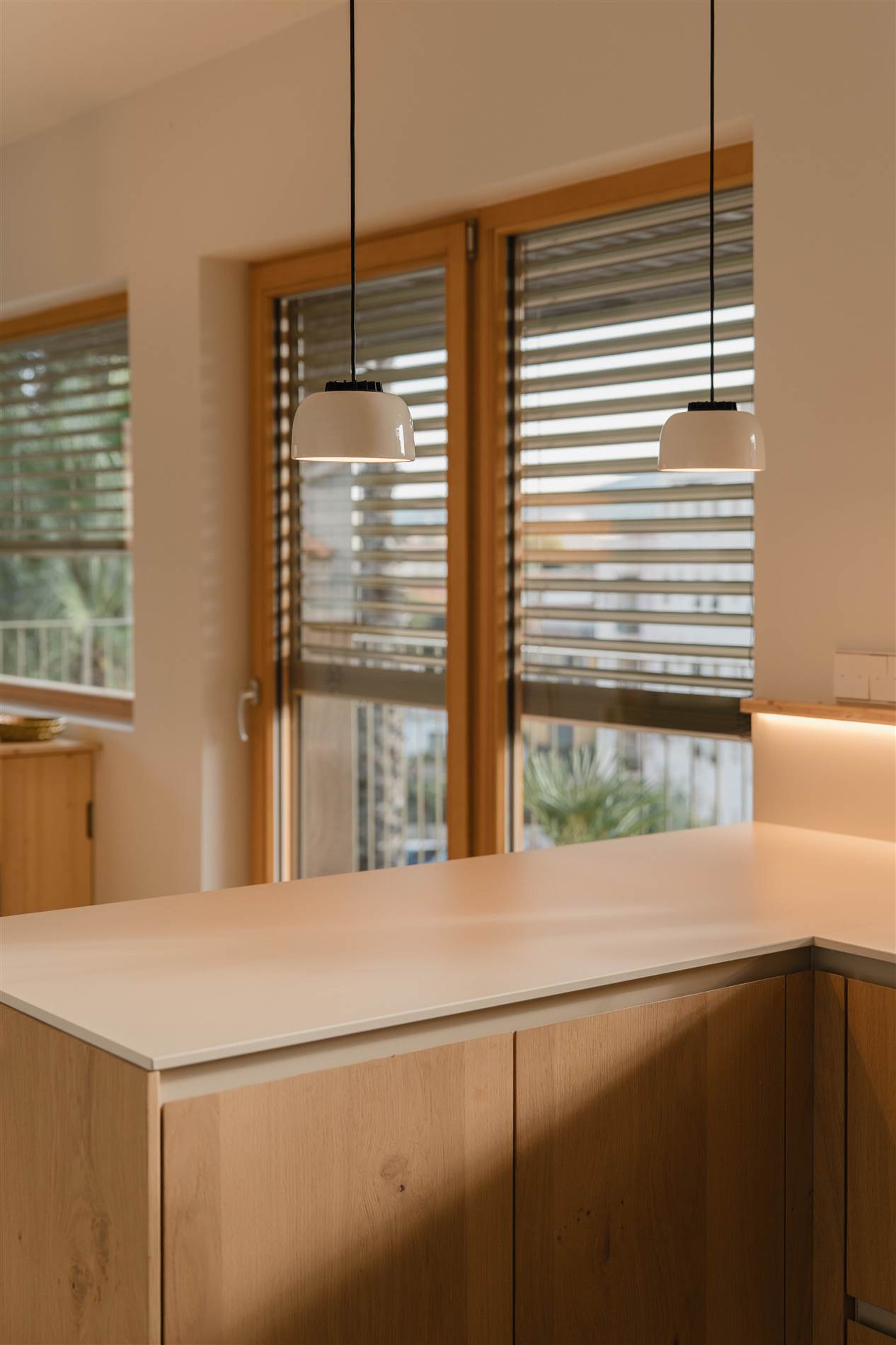

La orientación de las lamas permite modificar el grado de protección y de entrada de luz natural, ofreciendo una respuesta flexible tanto frente a las variaciones estacionales como a las condiciones de uso diario de la vivienda. La motorización permite integrar el sistema en la gestión domótica del edificio y automatizar su funcionamiento en función de las condiciones ambientales, así como tener un control remoto de las persianas.

Fotografía: Montse Capdevila.

Uno de los aspectos constructivos más relevantes de esta solución es la resolución de los cajones de persiana. Se utilizan cajones prefabricados de espuma de Neopor expandido (poliestireno expandido con partículas de grafito que le confieren un 20% más de capacidad aislante), suministrados por Griesser, diseñados específicamente para adaptarse a las dimensiones de los huecos y espesores de pared existentes. De este modo se consigue incorporar la protección solar sin introducir discontinuidades significativas en la envolvente y se reducen los puentes térmicos asociados a estos elementos.

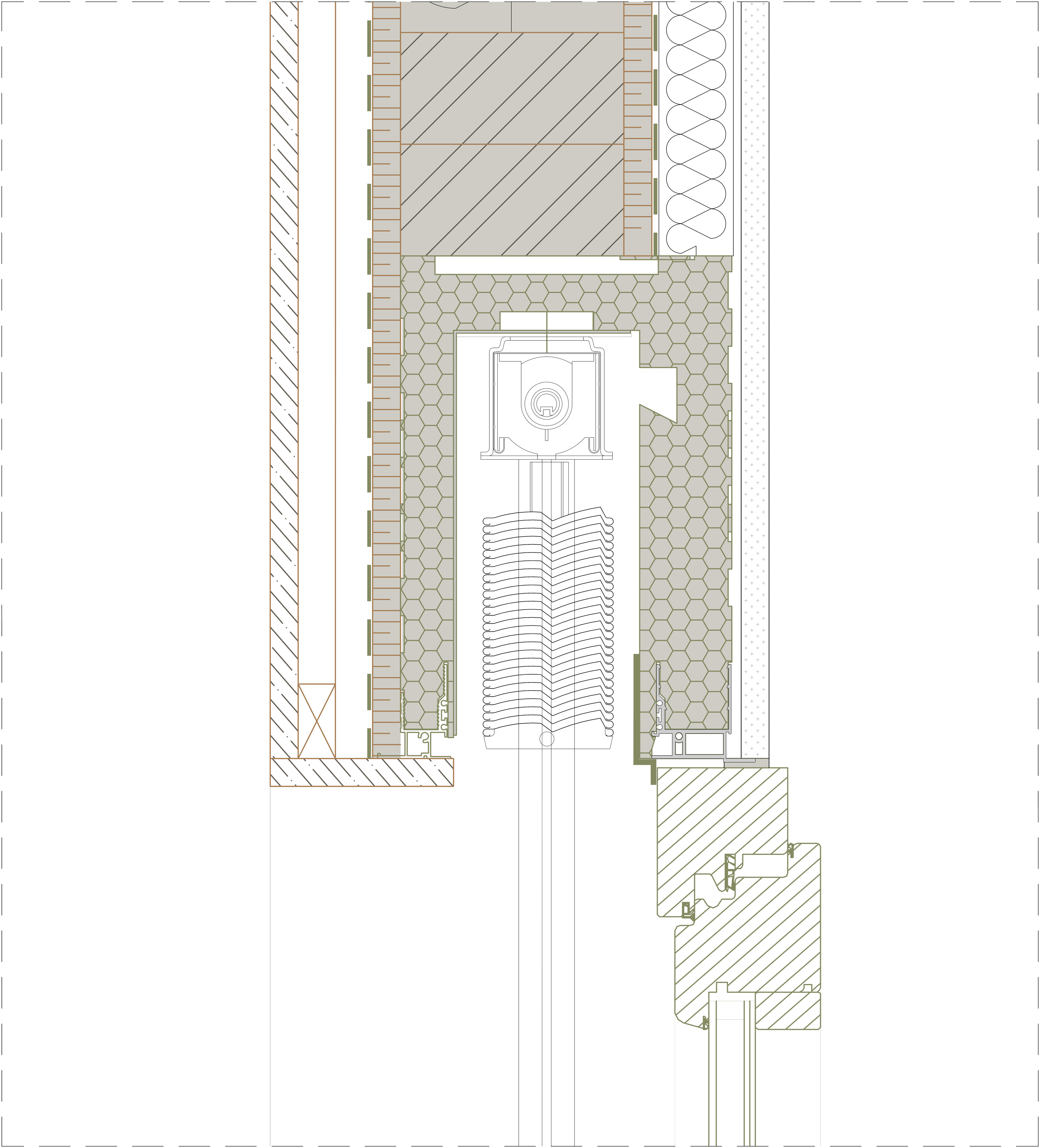

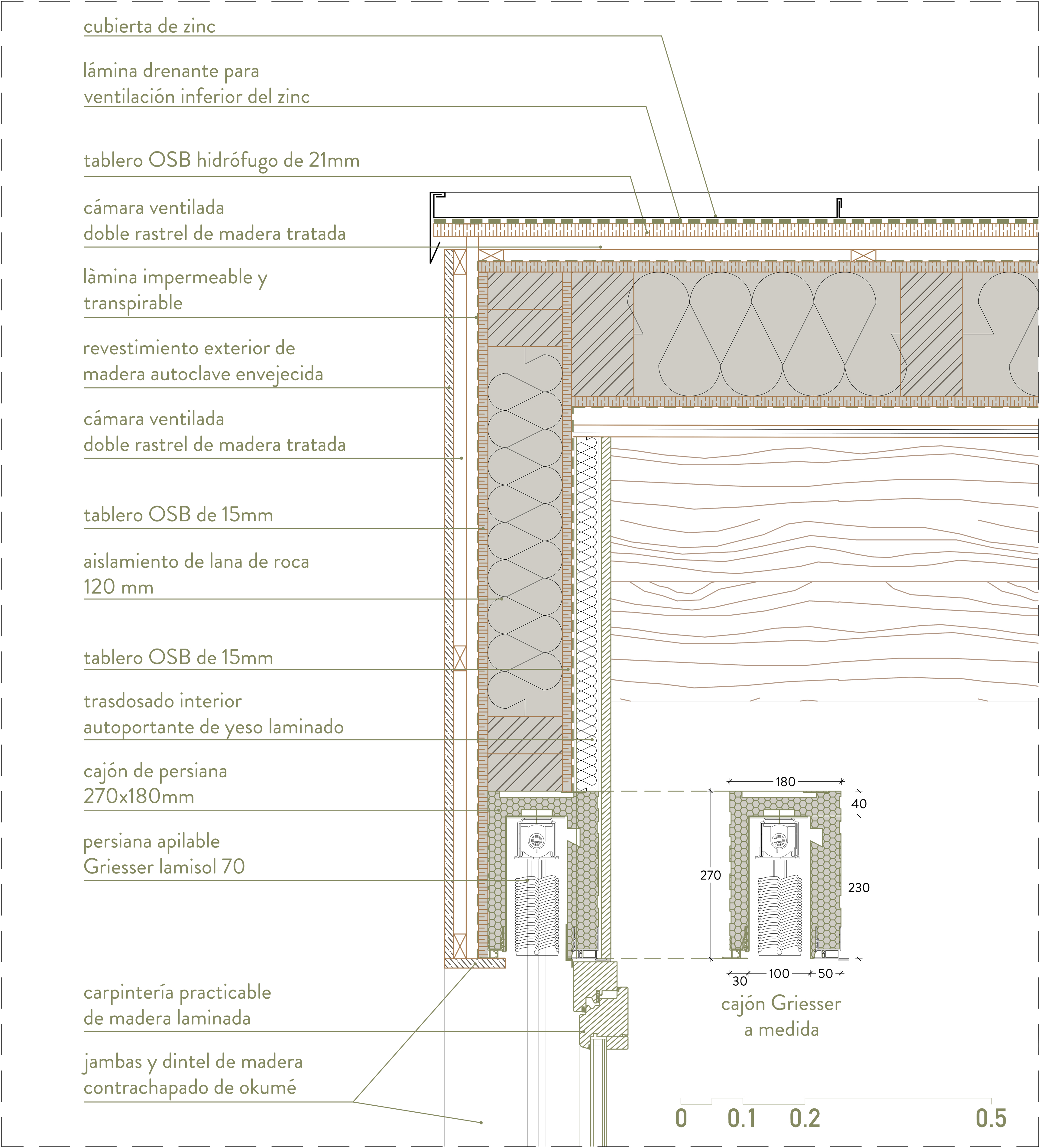

Sección constructiva del cajón de persiana aislado con espuma de Neopor expandido. Ver pdf.

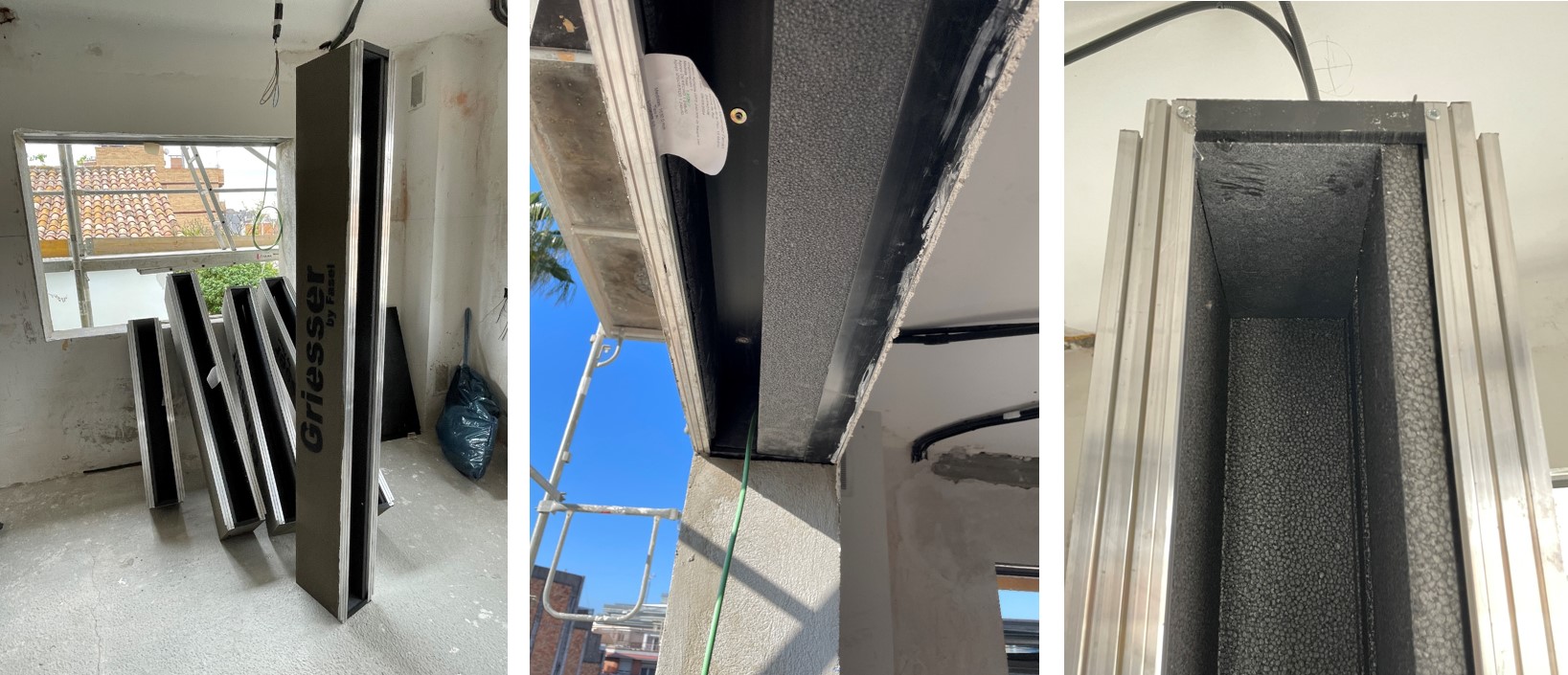

Cajón de persiana hecho a medida por Grieser: colocación y detalle. Fotografías: Estudi D’AB.

En la planta superior, los mismos cajones se integran en el sistema de entramado ligero y se adaptan al diferente espesor y composición de la fachada. La continuidad entre el cajón, el aislamiento y el cerramiento exterior permite resolver los encuentros sin fisuras térmicas en la envolvente.

Fotografía: Estudi D’AB.

Fotografía: Estudi D’AB.

La protección solar se completa con dos pérgolas concebidas como filtros climáticos y espacios intermedios entre el interior y el exterior. En lugar de entenderse únicamente como elementos de sombra, ambas pérgolas forman parte de la estrategia ambiental de la vivienda y tamizan la relación entre los espacios interiores, las terrazas y el entorno.

Fotografías: Estudi D’AB.

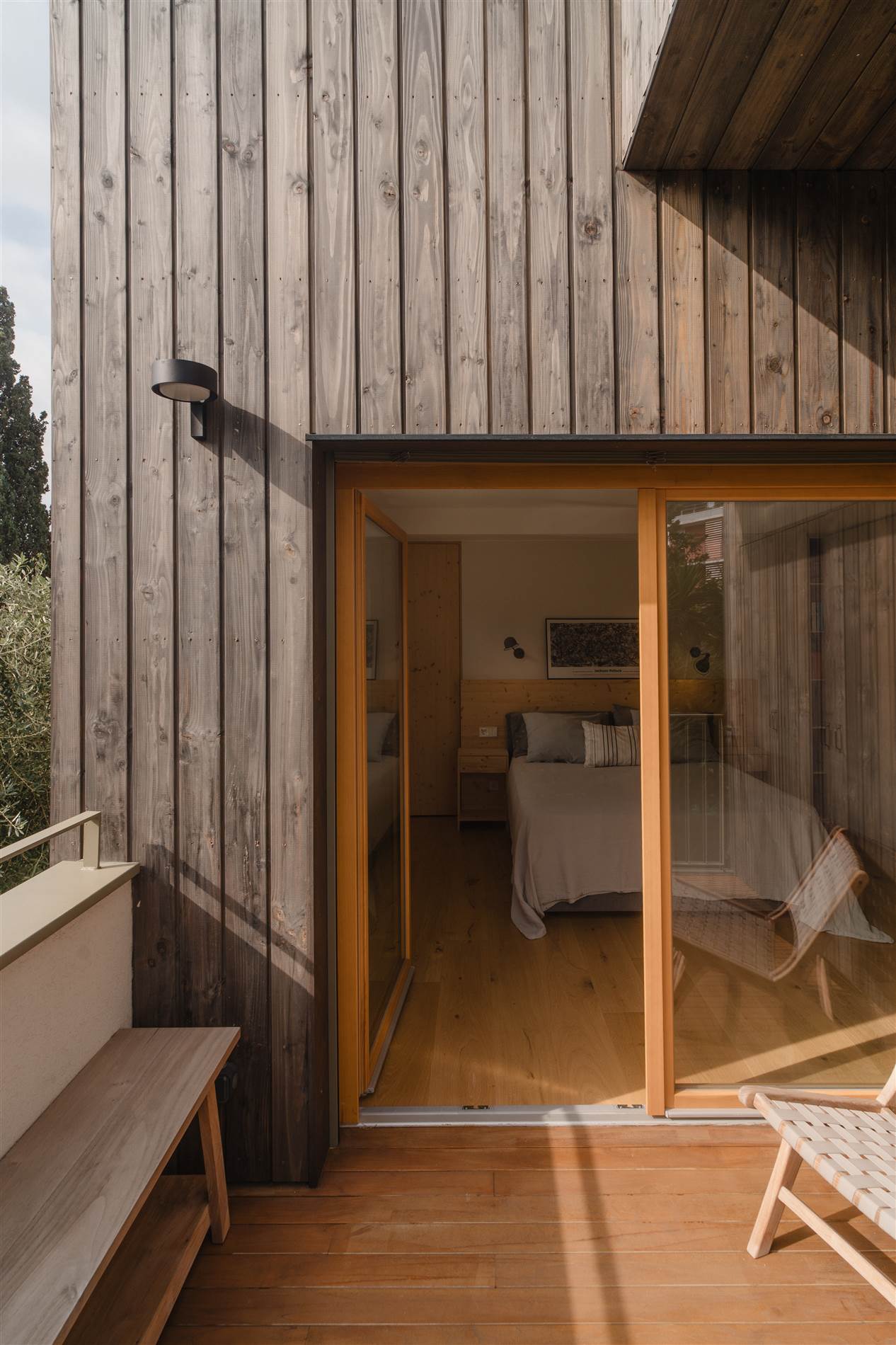

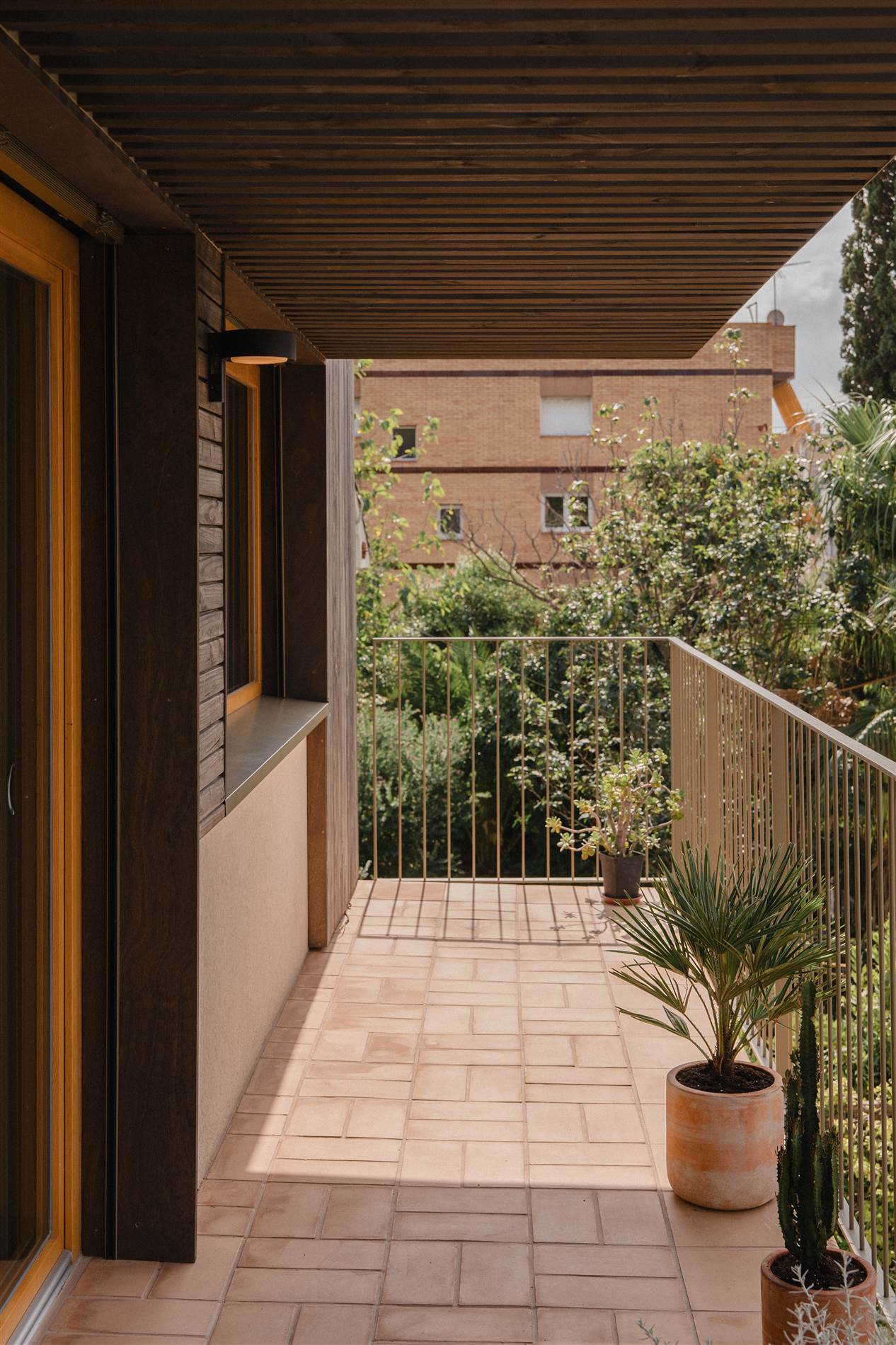

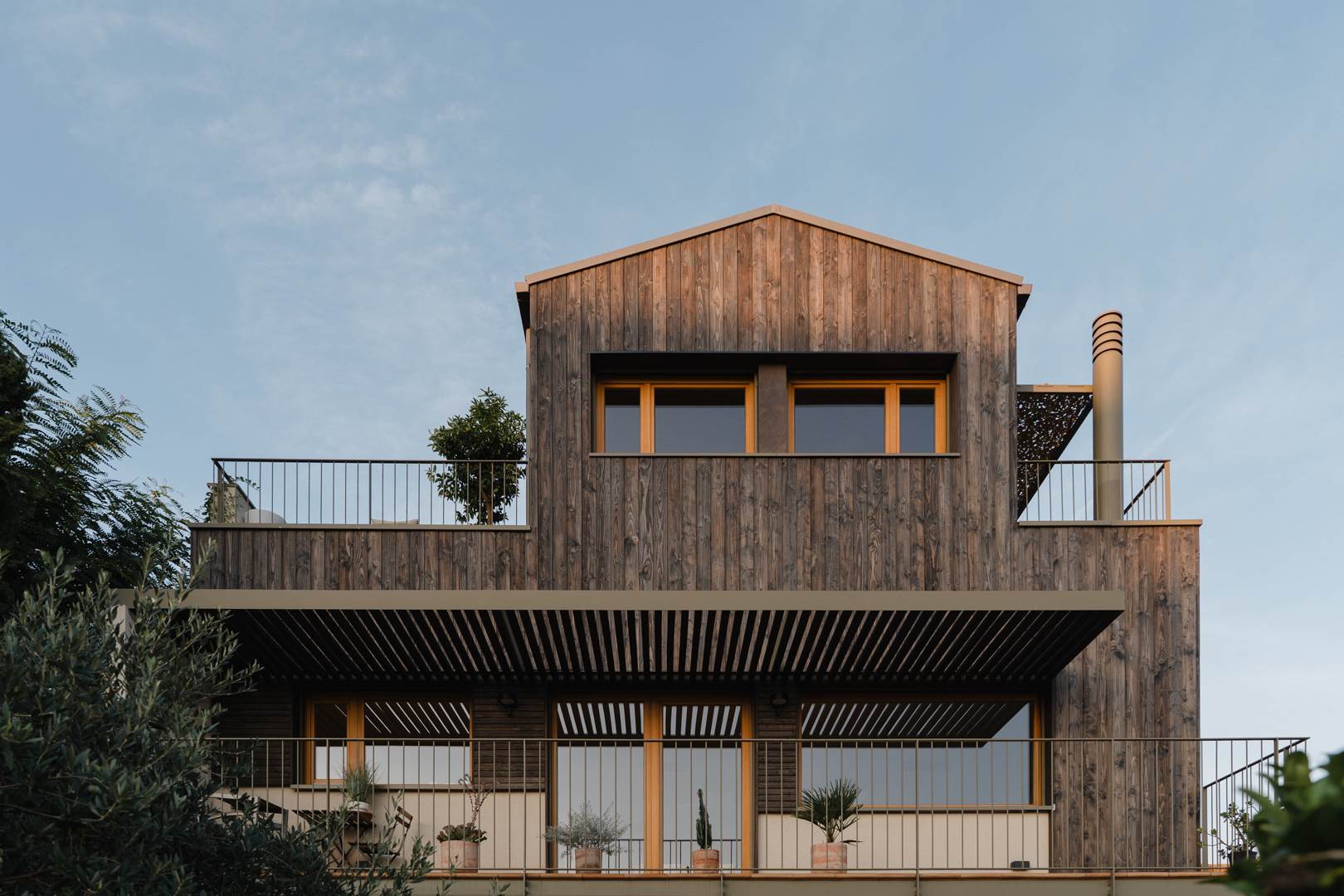

En el balcón de la fachada oeste se dispone una pérgola fija integrada en la arquitectura, formada por un entramado de listones de madera con el mismo acabado que la fachada. Su geometría permite filtrar la radiación de mediodía-tarde y, al mismo tiempo, prolongar hacia el exterior el espacio de la vivienda.

Fotografía: Montse Capdevila.

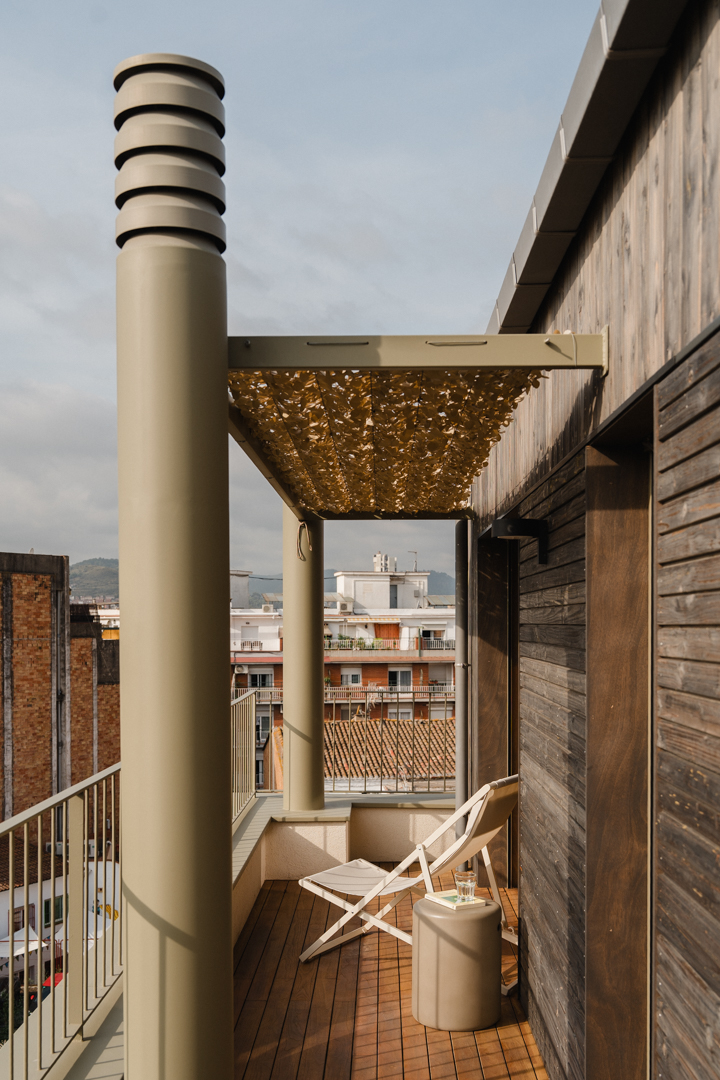

En la fachada sur de la planta superior se plantea una segunda pérgola, más ligera y de carácter vegetal. La incorporación de vegetación permite generar sombra durante los meses cálidos, mientras que su carácter estacional posibilita una mayor entrada de radiación solar durante el invierno.

Cubierta de zinc

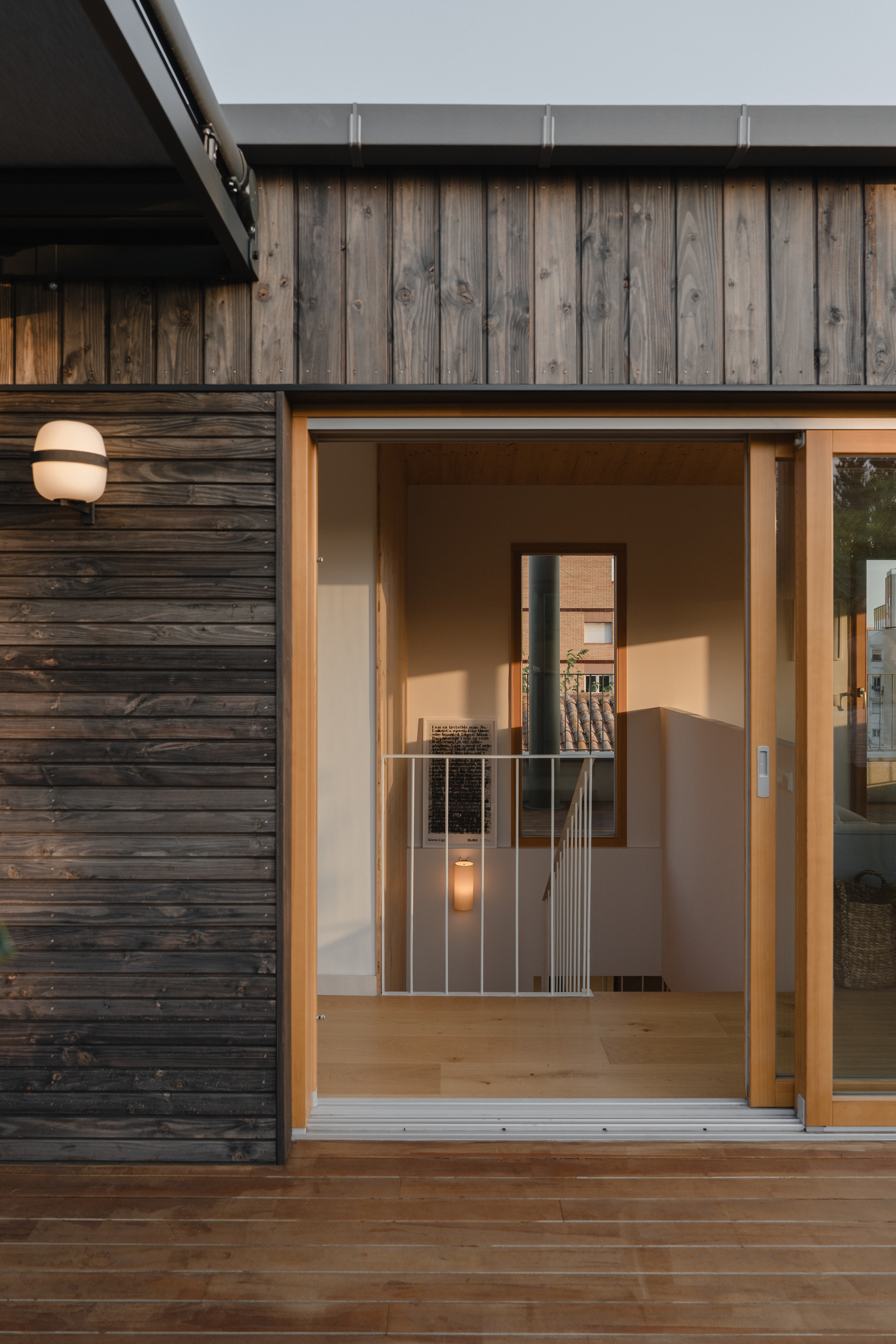

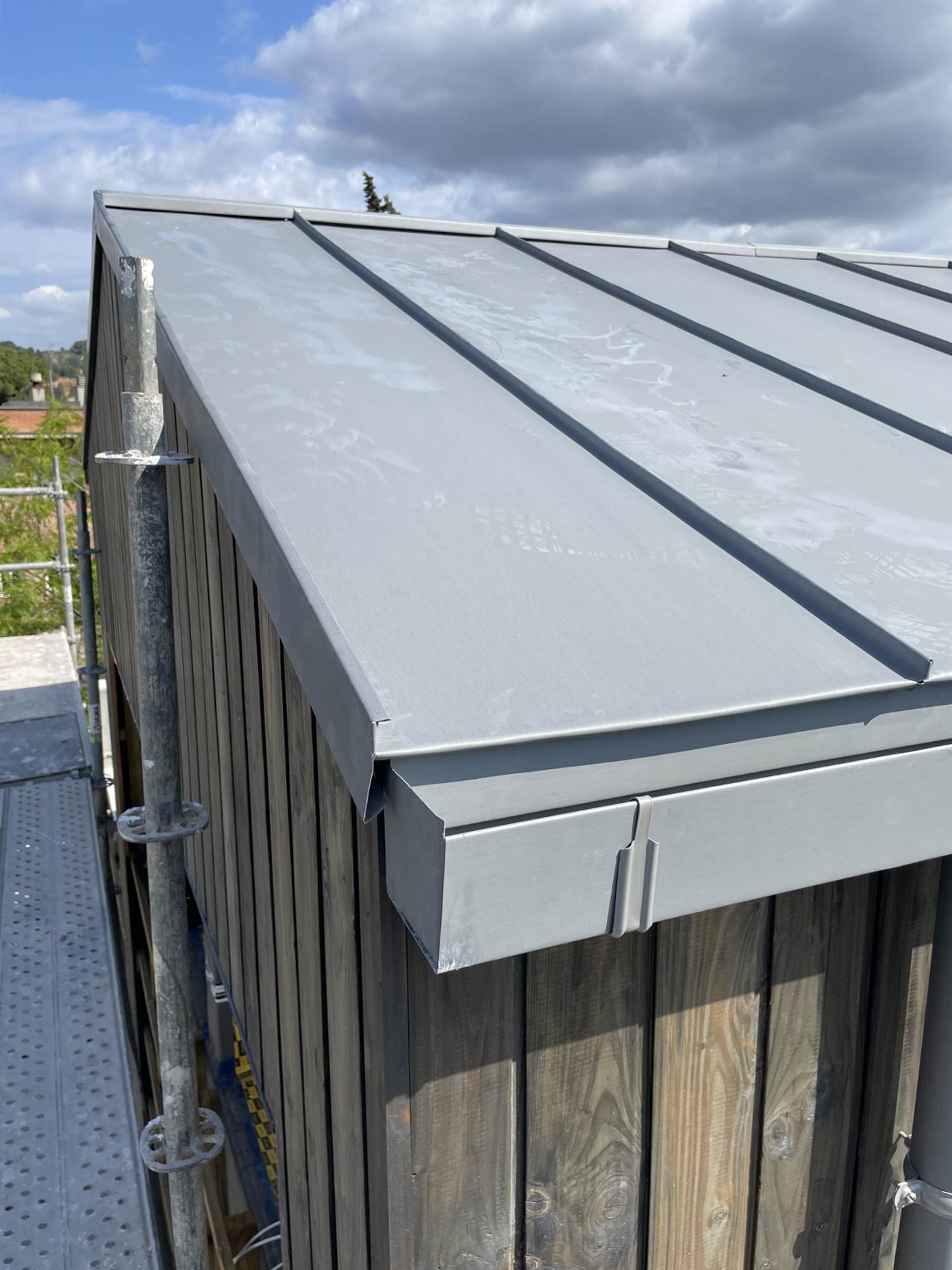

La cubierta inclinada de la ampliación se resuelve mediante una solución de zinc, escogida por su durabilidad y por su capacidad para adaptarse a una geometría precisa y ligera. El material permite completar la nueva volumetría con una solución de bajo mantenimiento y coherente con la estrategia constructiva de la ampliación.

Fotografía: Estudi D’AB.

Las terrazas se resuelven mediante una cubierta plana transitable con un elevado espesor de aislamiento térmico de XPS, capa de formación de pendientes de mortero aligerado y lámina impermeabilizante. Sobre este sistema se dispone un pavimento técnico formado por lamas de madera de teca, que prolonga hacia el exterior la materialidad cálida presente en el interior de la vivienda.

Sistemas activos: aerotermia

La reducción de la demanda energética mediante la envolvente y las estrategias pasivas se complementa con un único sistema de climatización basado en una bomba de calor de alta eficiencia (aerotermia). El sistema produce tanto el agua caliente sanitaria como la energía necesaria para la climatización de la vivienda.

Durante el invierno, la calefacción se realiza mediante un circuito de radiadores de aluminio alimentados con agua a baja temperatura. En verano, la refrigeración se resuelve mediante dos fancoils, uno por planta, conectados a una red de conductos integrada en el falso techo.

La combinación de un sistema único de generación, alimentado eléctricamente, con una envolvente térmica de altas prestaciones permite reducir la demanda energética de la vivienda y limitar el consumo asociado a la climatización. La estrategia energética se plantea, por tanto, desde la combinación de medidas pasivas —aislamiento, control solar, estanqueidad y protección de los huecos— con sistemas activos de alta eficiencia.

Fotografía: Montse Capdevila.

La escalera

La conexión interior entre las plantas se resuelve mediante una escalera que sintetiza las dos estrategias estructurales presentes en la obra: el acero y la madera.

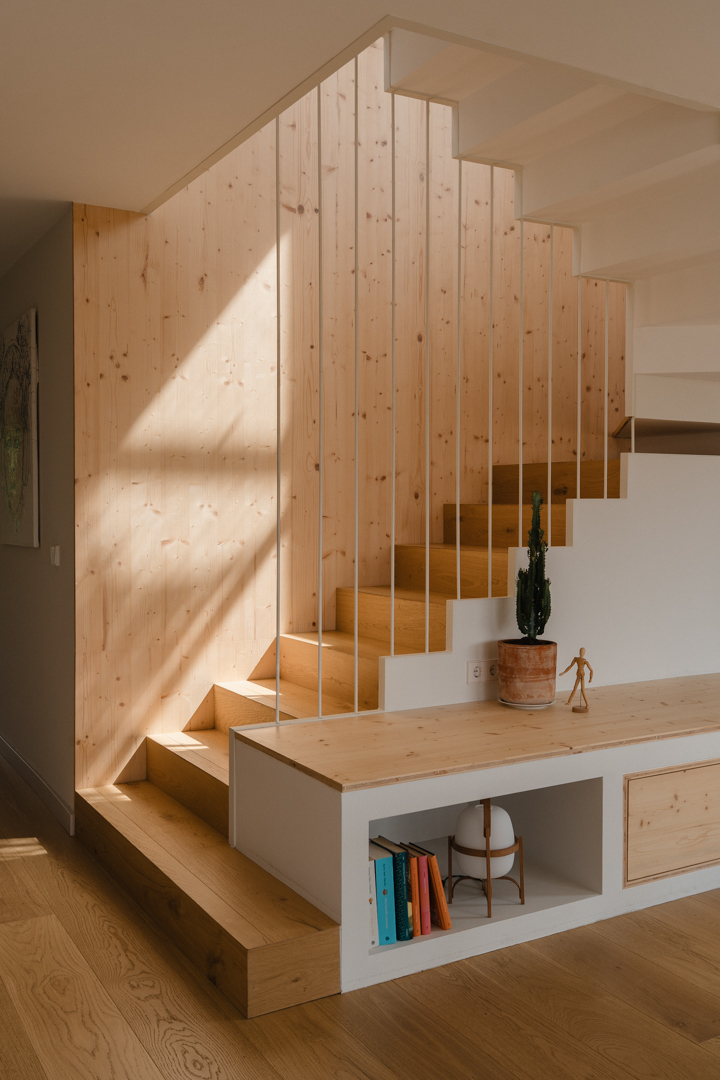

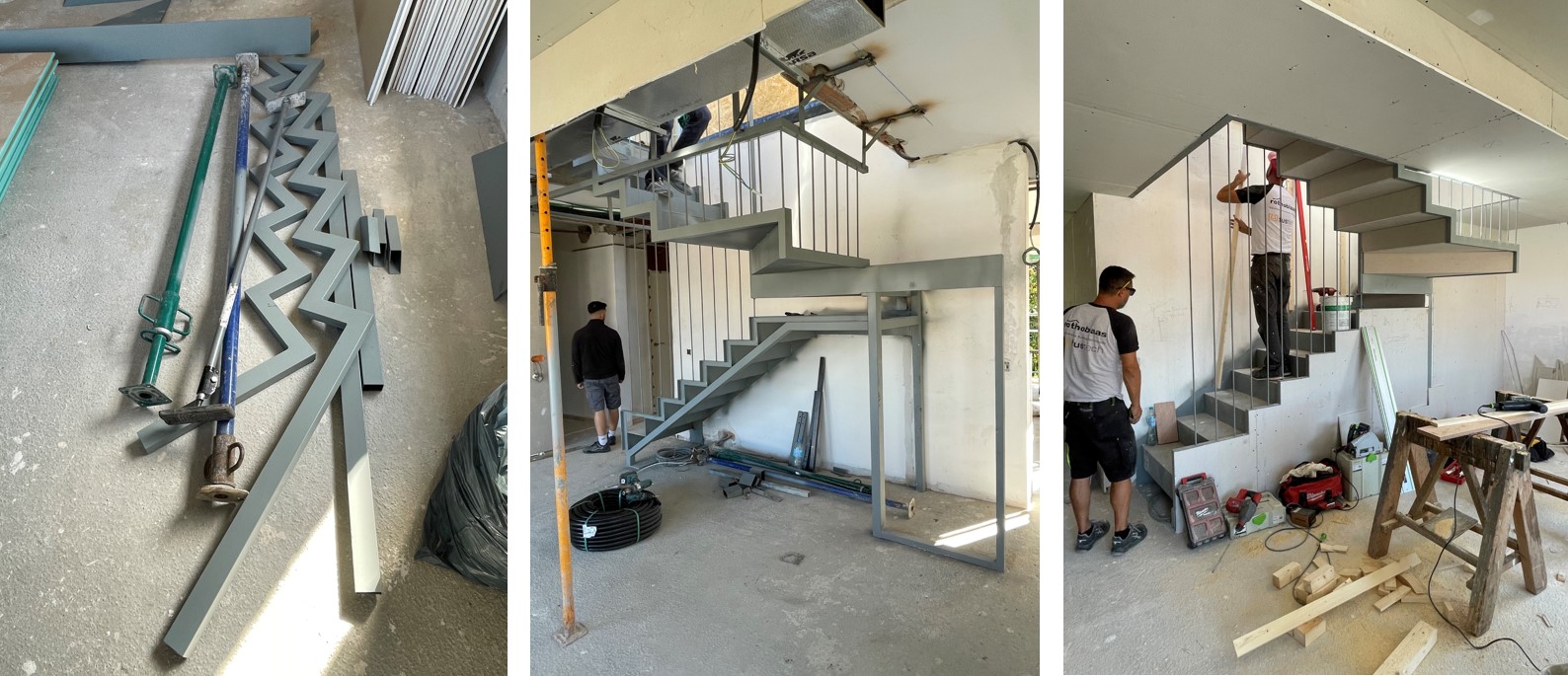

El acero permite resolver la apertura del hueco en el forjado existente y constituye el esqueleto portante de esta escalera ligera, que cuelga de la estructura superior. Esta solución suspendida permite liberar el espacio inferior y dar más amplitud en el salón, evitando introducir nuevos apoyos que condicionen su configuración.

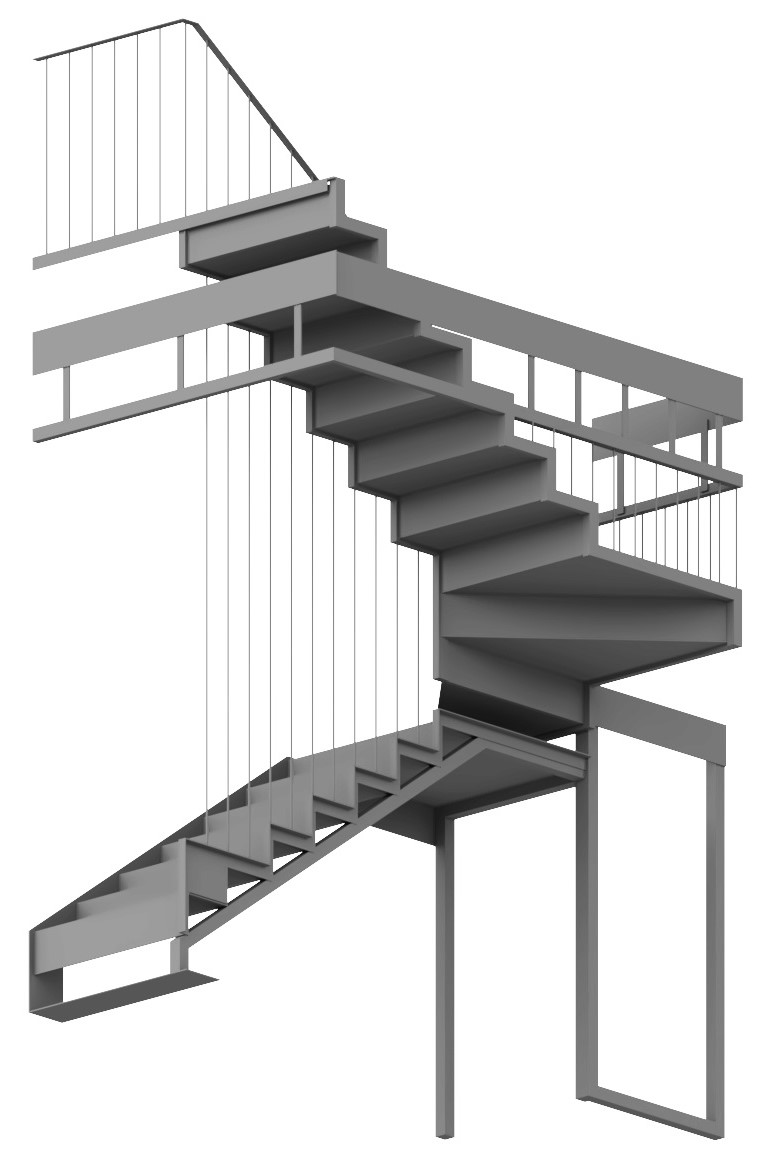

Estructura de la escalera.

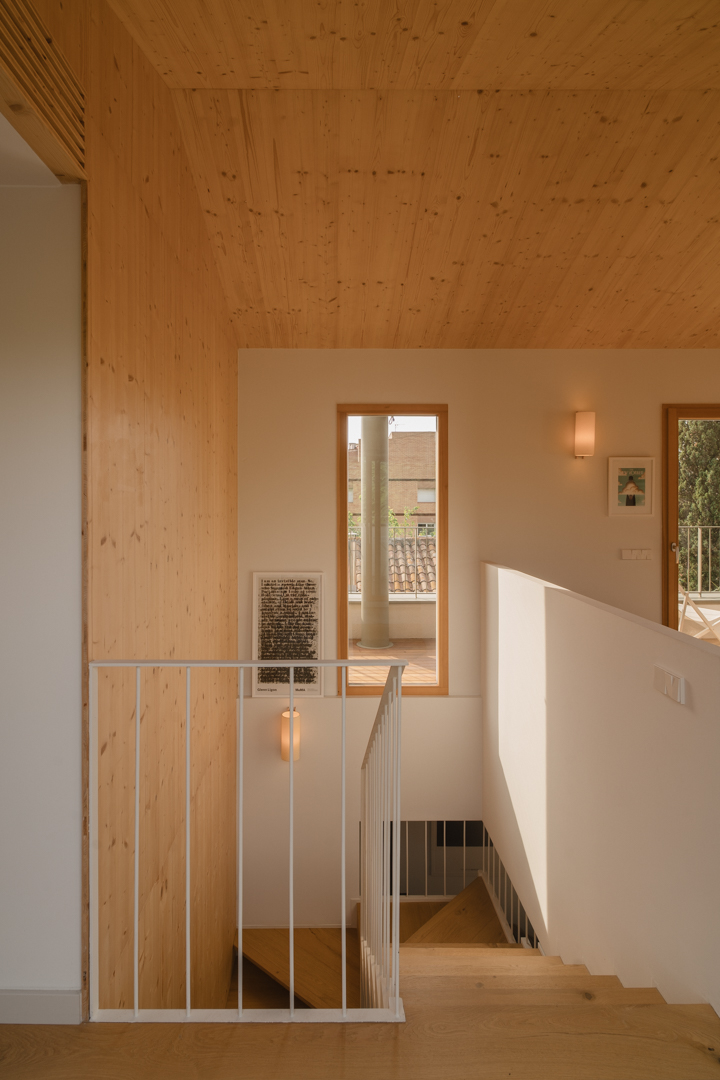

La madera es la piel de ese esqueleto metálico y da forma a los peldaños de la escalera. Realizado en roble natural, establece una continuidad material con el pavimento del resto de la vivienda. A su vez, el acabado de la pared mediante tablero tricapa de abeto prolonga el material del techo de la ampliación y refuerza la continuidad material entre los espacios de las dos plantas.

Fotografía: Montse Capdevila.

La escalera reúne así, en un único elemento, las dos lógicas constructivas del proyecto: la capacidad resistente y precisión del acero con la ligereza y calidez de la madera.

Fotografía: Montse Capdevila.

La ampliación se convierte así en una intervención en la que las exigencias estructurales, energéticas y materiales no se resuelven de manera independiente, sino que forman parte de una misma estrategia. La necesidad de construir sobre una estructura existente conduce a una arquitectura ligera; la ligereza conduce al uso extensivo de la madera; y esta materialidad acaba articulando tanto la expresión arquitectónica como la relación entre los espacios interiores y exteriores.

Fotografía: Montse Capdevila.
