Fachada cerámica de alta eficiencia de Faveker para el Instituto de Investigación del Hospital de Sant Pau de Picharchitects con 2BMFG

En el recinto del emblemático Hospital de Santa Creu i Sant Pau (Barcelona), uno de los mayores conjuntos de la arquitectura modernista española y Patrimonio de la Humanidad por la Unesco, se encuentra el edificio del Instituto de Investigación realizado por Pich Aguilera Arquitectes con 2BMFG Arquitectos.

El Instituto de Investigación se caracteriza por una impresionante envolvente de piezas de cerámica que contribuye a una perfecta integración con el conjunto modernista del Hospital de Sant Pau, además de permitir un importante ahorro energético y mejora del confort del edificio.

Las piezas de cerámica han sido fabricadas a medida del proyecto por la empresa especializada en soluciones de fachadas avanzadas, Faveker.

Fotografía: Aldo Amoretti

La fachada: una piel cerámica y tecnológica

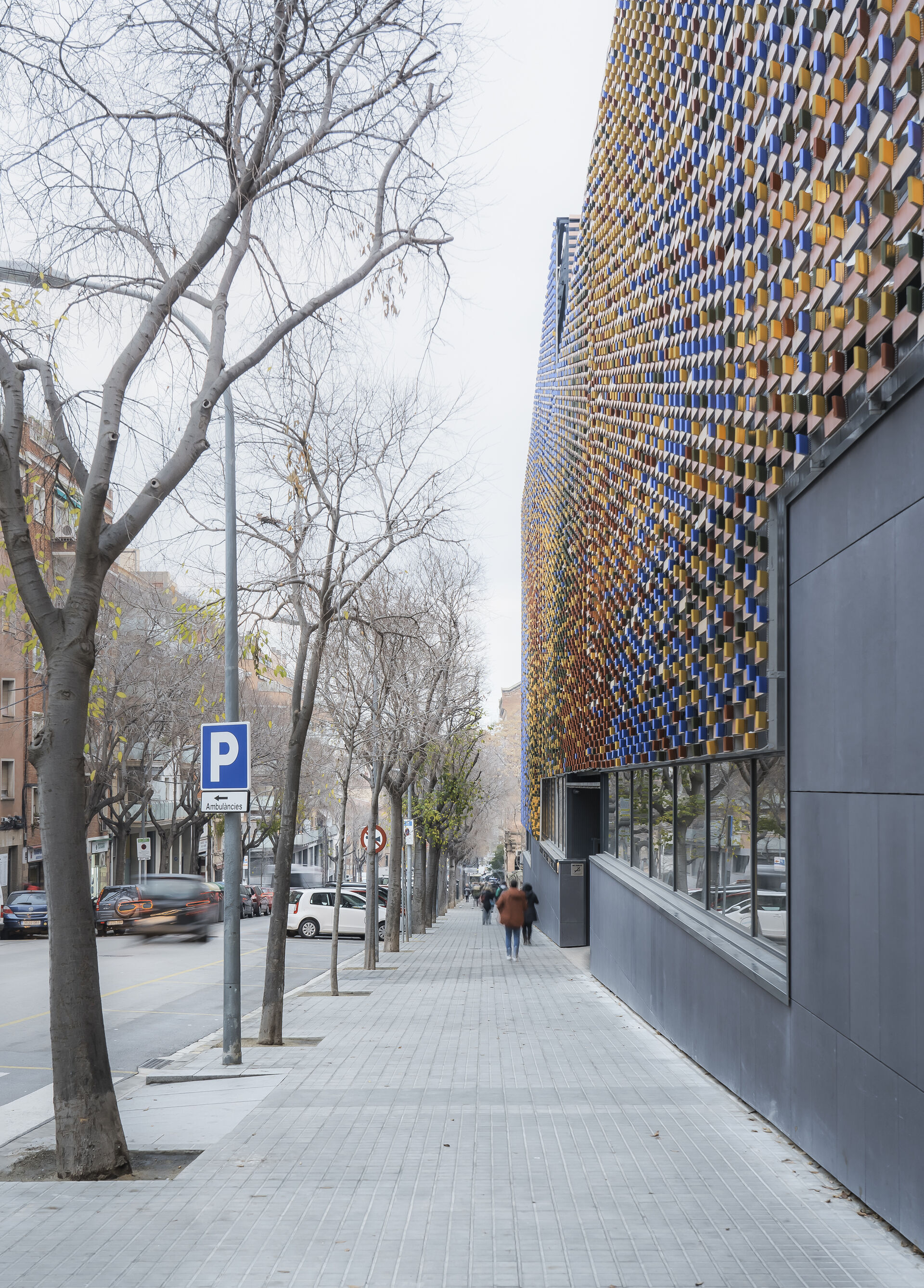

La fachada es una piel cerámica y tecnológica a modo de celosía, con la misma gama cromática que los pabellones históricos del hospital modernista, que cambia de apariencia constantemente a lo largo de todo el día, tanto desde el exterior como en el interior del edificio. Se trata de un sistema industrializado existente y montado en seco, de láminas flexibles compuestas de una malla de acero trenzado que confina las piezas cerámicas de Faveker, dispuestas en tabla vista.

Fotografía: Aldo Amoretti

Fotografía: Aldo Amoretti

La empresa cerámica fabricó las piezas a medida para el proyecto por el proceso de extrusión. En total se han utilizado aproximadamente 45.000 unidades con unas dimensiones de hueco en la malla de 42 cm. de ancho y 10 cm. de altura. El sistema de diferentes piezas ha sido fabricado por Faveker a medida del edificio con el principal objetivo de integrarse y responder a las texturas del recinto modernista y conseguir mayor eficiencia energética.

Plano de situación. Ver PDF

Planta Baja. Ver PDF

Planta 1. Ver PDF

Planta 2. Ver PDF

Planta 3. Ver PDF

Planta 4. Ver PDF

Planta de cubierta. Ver PDF

Sección general. Ver PDF

Sección constructiva. Ver PDF

El sistema cerámico y el diseño de las piezas dotan al conjunto de una textura escamada y con movimiento a la vez que produce una importante reducción de la demanda energética del edificio. Existe una cadencia y un ritmo que va cambiando según la incidencia de la luz natural y el reflejo. La fachada cerámica permite a su vez la entrada de luz natural de forma tamizada, el espacio interior disfruta plenamente del color de la pieza, y proporciona una privacidad a los investigadores.

Axonometría. Ver PDF

Fotografía: Aldo Amoretti

Fotografía: Aldo Amoretti

Piezas cerámicas de colores

El sistema está compuesto de piezas cerámicas planas con un pliegue geométrico en forma de alero que permite proteger al edificio de la radiación solar. Las fachadas orientadas a sur tienen un alero horizontal, mientras que en orientaciones en las que el sol incide tangencialmente a la fachada, el pliegue es lateral. Estos pliegues hacen que desde algunos puntos de vista la policromía del mosaico interior aparezca en el exterior.

Fotografía: Aldo Amoretti

Fotografía: Aldo Amoretti

Fotografía: Aldo Amoretti

Detalle composición de fachada. Ver PDF

La cara exterior de la pieza se fabricó con varios colores de tierra cocida destonificada, con el objetivo de mimetizarse con los ladrillos del conjunto histórico. En las piezas del interior se ha utilizado un acabado vitrificado con esmaltes brillantes y vivos de los mismos colores de las piezas originales de las cúpulas modernistas que rodean todo el nuevo edificio. La celosía también continúa en cubierta y conforma el techo de la planta de acceso.

Detalle constructivo. Ver PDF

Investigación y tecnología en la construcción

Es un edificio en el que la investigación y la tecnología de la construcción se han incorporado en todos los procesos de diseño arquitectónico y constructivo para conseguir el máximo ahorro energético, material y económico. El edificio incorpora los parámetros actuales más exigentes en términos de sostenibilidad y economía circular.

Imagen: Gres de Aragón

Es por ello que ha obtenido el máximo ahorro energético, con una certificación energética A, y el mínimo impacto ambiental, con la tramitación de la certificación ambiental Leed Gold. Se ha diseñado bajo los parámetros de economía circular: es desmontable, convertible, reduce el consumo energético a través de soluciones bioclimáticas. También combina una buena protección a la radiación solar, un buen aislamiento, las fuertes cargas térmicas interiores y la inercia térmica de sus materiales.

Axonometría, comportamiento energético. Ver PDF

Esta estrategia le ha permitido un ahorro del 62% de consumo de energía (48.5kwh/m2 año) respecto un edificio de referencia de la misma tipología, y ha reducido las emisiones de CO2 un 62% al año (ahorro de 31.5kg co2) respecto a un edificio también de referencia de la misma tipología.

Fotografía: Aldo Amoretti

Arquitectos: PICHARCHITECTS/PICH-AGUILERA Felip Pich-Aguilera Baurier

Arquitectos: 2BMFG ARQUITECTES Carles Gelpí i Arroyo

Colaboradores:

Cálculo de estructuras 2BMFG ARQUITECTES Carles Gelpí i Arroyo

Sostenibilidad PICHARCHITECTS/PICH-AGUILERA Teresa Batlle Pàgès

Arquitectura Técnica - TÈCNIC G-3 Jordi Altés

Project Management - Alex i Dídac Figuera i Xifreu

Seguridad y Salud - Albira Altadill

Ejecución de contenciones y cimentación: Dragados

Construcción: Ferrovial Agroman

Instalaciones: UTE Sogesa-Elecnor

Celosía cerámica en fachada: Flexbrick + Faveker de Gres Aragón

Zócalo fotocatalítico: BREINCO

Cubierta aljibe: DANOSA

Tabiquería interior de alta resistencia: EQUITONE

Localización: Sant Quintí, 75, 08041 Barcelona

Año: 2018

Fotógrafo: Aldo Amoretti
