Proyectos de referencia con análisis a través de Modelos 3D y detalles en DWG descargables y editables

Este documento que insertamos en la categoría de Proyectos responde a la demanda de encontrar de manera inmediata aquellas obras que en tectonica.archi se han analizado al detalle, con explicación técnica de las principales soluciones desarrolladas, fruto de conversaciones entre José María Marzo, director de Tectónica con los autores de los proyectos.

Este análisis, además, da lugar a un Modelo 3D desarrollado por el equipo DsignCloud, en el que se estudia la unión de objetos y familias BIM en la obra con información de propiedades y empresas participantes y enlaces a las categorías similares en la sección de Materiales, pero también en la de Proyectos y Artículos, para facilitar el intercambio del conocimiento teórico, técnico y de la industria, que en Tectónica se considera base imprescindible para que la arquitectura tenga lugar.

De cada Modelo 3D se ha hecho una selección de secciones más representativas en formato DWG descargables y editables.

Las obras se colocarán de manera inversa, porque será un documento vivo en el que los nuevos proyectos se irán incorporando y de esta manera se ordenarán de manera natural cronológicamente. Al final del mismo se puede consultar el Índice general.

Vivienda social de bloque de tierra comprimida -BTC- en Ibiza de Peris+Toral Arquitectes

El estudio Peris+Toral Arquitectes, propone una vez más el uso de sistemas constructivos ecológicos en un proyecto de vivienda colectiva en Ibiza. El edificio, que no requiere de sistemas activos ni de calefacción ni refrigeración, tiene como objetivo combatir la pobreza energética y adecuarse al clima local mediante estrategias de diseño como la utilización de atrios/chimeneas solares, jardines de invierno, el aumento del movimiento del aire mediante ventilación cruzada, y la regulación de la humedad mediante el empleo de bloque de tierra comprimida –BTC–, un material que cuenta con altas capacidades higrotérmicas.

Fotografía: José Hevia

Extracto de conversación enrte José Toral y Tectónica (Berta Blasco y José María Marzo): Es interesante que los espacios se relacionan con el exterior a través de espacios intermedios: cuando están orientados a sur, son galerías, jardines de invierno, con sus cortinas de cristal, y cuando están al norte, funcionan como colchones térmicos.También es importante entender que todas las zonas comunes también están moduladas, con el mismo tamaño de habitación que las zonas privativas.

Sistema de muros de bloque de tierra comprimida –BTC– para viviendas sociales en Ibiza de Peris+Toral Arquitectes - Modelo 3D interactivo con archivos DWG descargables.

“Un tema interesante fue que, cuando hicimos el concurso, planteamos el forjado en madera y, a través de las simulaciones que hicimos, los asesores nos decían que teníamos que añadir más inercia, lo que nos llevó un poco a pensar que a lo mejor había que hacerlo de hormigón, lo cual nos generaba dudas porque queríamos que fuese de madera por el tema de las emisiones. Entonces, en el despacho, se planteó la reflexión sobre cómo hacer que el hormigón sea más sostenible”.

Fotografía: Txema Salvans. Imágenes de la ejecución de la estructura de muros de carga. Los muros reciben un acabado con un revoco más fino de arcilla y cal al que finalmente se le aplica un pulido, lo que le da una textura brillante.

Viviendas de CLT con fachada de madera carbonizada de b720 Fermín Vázquez Arquitectos

b720 - Fermín Vázquez Arquitectos, para el denso barrio madrileño de Tetuán, hace una propuesta de innovación tipológica y constructiva con un bloque entre medianeras, que libera la planta baja y sótano para aparcamiento de superficie o espacios de uso colectivo y, se construye con paneles de madera contralaminada -CLT- y una envolvente con SATE o con fachada ventilada de madera carbonizada.

Fotografía: Carla Capdevila.

Para su materialidad se han seguido los criterios de “Passive House” de sostenibilidad minimizando así el impacto ambiental. La estructura y los cerramientos del edificio desde la primera planta hasta la cubierta están construidos con CLT (Cross Laminated Timber), lo que permite una mejora considerable en los tiempos de montaje.

Sobre la calle de la Hierbabuena se proyecta una fachada ventilada compuesta por tableros de madera carbonizada, anclado en panel estructural de madera CLT de 125mm. Sobre ésta se recortan grandes huecos que maximizan la ganancia de luz al interior de las viviendas mediante carpinterías de madera de pino barnizada con triple acristalamiento y embocaduras metálicas. Las puertas de acceso a la finca (peatonal y de vehículos) serán de deployé, en concordancia con la envolvente anfitriona.

Fachada de madera carbonizada de b720 Fermín Vázquez Arquitectos - Modelo 3D interactivo. Detalles DWG descargables para suscriptores.

Extracto de la conversción enrte Fermin Vázquez y Tectónica (Berta Blasco y José María Marzo):  b720 – Fermín Vázquez Arquitectos. Fermín Vázquez: El encargo procede de un cliente, un pequeño promotor, gestor, muy motivado que intenta distinguirse por ser extraordinariamente sostenible. Ya hemos hecho algunos proyectos pequeños, como unas viviendas en la calle Buenavista, en el sur de Madrid, que ha sido un éxito.

Su objetivo es demostrar que se pueden hacer promociones de vivienda de verdad sostenibles y que sea una operación razonablemente rentable. Eso quiere decir que el coste de construcción es un poco más caro, que el precio de venta está un poco por encima del mercado, y se dirige a gente que realmente le interesa comprar de una manera muy responsable, con la confianza de que no solamente están haciendo lo correcto, sino que, además, a largo plazo, su vivienda estará cumpliendo con lo que a todo el mundo le van a obligar a cumplir en el futuro a todos los niveles: aislamiento, rendimiento energético y materiales.

Detalle fachada a calle Hierbabuena. Alzado de la solución Secciones constructivas: vertical y horizontal. Modelo 3D interactivo. Detalles DWG descargables para suscriptores.

Casa en Rojo, de estudio__entresitio

Sobre la ladera escarpada que rodea el pantano de San Juan en Ávila, y en medio de un denso pinar, estudio__entresitio (María Hurtado de Mendoza, César Jiménez de Tejada y Alvar Ruiz) proyecta una vivienda unifamiliar concebida como una arquitectura palafítica de madera: estructura y revestimientos interiores y exteriores, en la que la geometría impone una trama que se rompe para acomodarse de manera natural sobre el terreno.

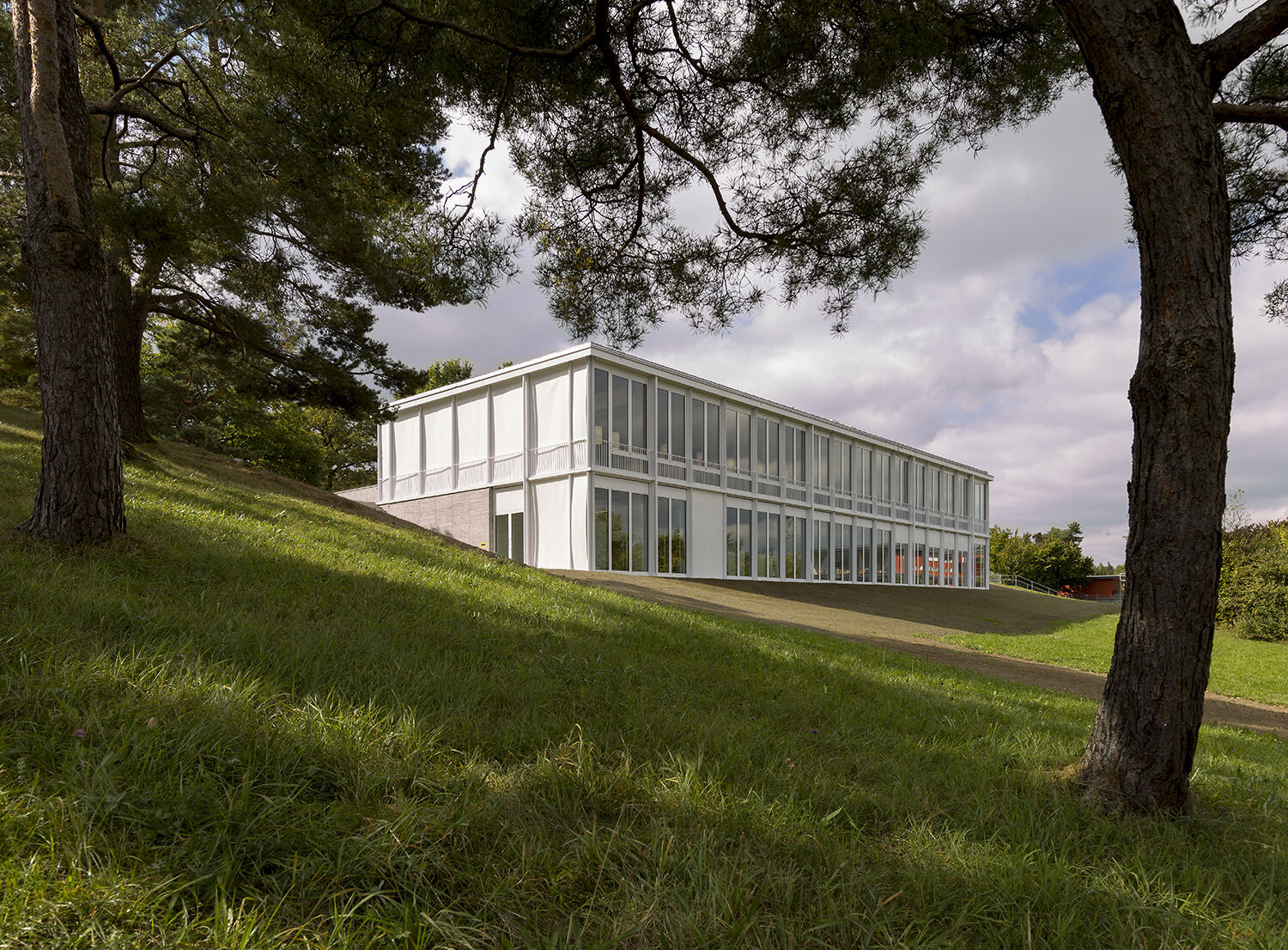

Fotografía: estudio_entresitio.

Extracto de la transcripción de la conversación de estudio_entresitio con Tectónica (Berta Blasco y JM Marzo): Entresitio, César Jiménez de Tejada.: Es una parcela muy singular que tiene un desnivel desde la calle de acceso hasta el agua en torno a los veintitantos metros. Una pendiente brutal, bastante cuajada de pinos, y con un suelo que es prácticamente granito, con rellenos de sedimentos entre los bolos de granito. El cliente sí nos pidió mantener todos los pinos que pudiéramos para que así perdurara la esencia de la parcela, que fuera muy salvaje y natural.

Con el requerimiento de respetar el mayor número posible de pinos pensamos que una de las maneras de responder era con un edificio palafítico, sobre pilotes. Estuvimos tanteando si hacer los pilotes sobre una cimentación estándar de vigas, zapatas y riostras, pero aquello suponía destrozar el terreno. Entonces surgió la posibilidad de hacer unos pilotes hincados, con tubos utilizados para perforaciones. Extracto de la transcripción de la conversación de estudio_entresitio con Tectónica (Berta Blasco y JM Marzo).

Se utilizaron paneles de madera contralaminada - CLT - de alterMATERIA con distintos espesores para forjados y muros. Fotografía: estudio_entresitio.

Entresitio, C.: La construcción de madera son tres niveles de CLT, forrados a su vez con madera. Podíamos haber ido a estructuras con pilares o algo más ligera, pero se necesitaba rigidez que nos la daba los pilotes empotrados y las losas de CLT porque lo que sí que queríamos era dejar los frentes abiertos, liberar el horizonte y la mirada hacia el agua.

Casa en rojo. Modelo 3D con archvos DWG descargables.

Entresitio, María Hurtado de Mendoza.: Ya conocéis nuestro trabajo, y ya hemos utilizado esta estrategia en otras ocasiones. Decimos que el proyecto puede nacer como de dentro hacia fuera o de fuera hacia adentro. Y aunque aquí los condicionantes del solar son tan intensos por la topografía y las vistas, fuera de eso no existía nada que condicionará la formade la planta. Y en este tipo de proyectos nos gusta utilizar una estructura subyacente geométrica que nos de la trama. Nosotros hemos ensayado e investigando en cómo esta malla tan rígida en 2D, cuando luego empieza a convertirse en elementos que se descomponen en el espacio, que suceden a distintas alturas y niveles, acaba casi por desaparecer. Nadie sabe que la casa tiene una malla de 1,15 si no la dibujamos, no es una obviedad. Y, sin embargo, absolutamente todo lo que sucede en la casa está referido a la malla. ¿Y por qué? Pues un poco por lo que decía Tusquets “Dios lo ve”. (Tusquest Blanca, Óscar. “Dios lo ve”, Anagrama, Barcelona, 2000).

Torre de oficinas y locales comerciales en Lima de Allende arquitectos

Un solar en esquina en la ciudad de Lima; una torre de oficinas con dos medianeras. Allende arquitectos resuelve la difícil envolvente con una sutil trama de paneles de composite de aluminio que enmarcan la sucesión de huecos con distintas dimensiones y profundidades y distintas composiciones de acristalamiento según la orientación de la fachada. Todo un ejercicio de composición arquitectónica y eficiencia energética.

Fotografía: Cristopher Schreier.

Fotografía: Cristopher Schreier.

El estudio del Modelo 3D del edificio se centra en la fachada en la que se destaca la distinta disposición de los parasoles de composite de aluminio en función de la orientación de cada fachada y las diferentes configuraciones de los vidrios para conseguir distintos grados de control: acústico, térmico con capas bajo emisivas, o solar con serigrafías de tramas de puntos.

En la torre de oficinas, Allende Arquitectos ha resuelto problemas constructivos complejos, derivados de la construcción a dos velocidades de la torre, para lo cual que plantearon la solución TOP DOWN, es decir, construir hacia arriba y hacia abajo simultáneamente.

Fotografía: Allende Arquitectos.

"Es un sistema de ejecución de la estructura de un edificio que consiste en realizar el perímetro de la zona a excavar con muros pantalla y pilotes en el interior. Una vez alcanzado el nivel de perforación necesario se ejecuta el primer forjado o losa sobre el terreno de la excavación (...)". Extracto de la transcripción y notas de lo que Gabriel Allende, en una conversación en torno al edificio y su construcción, nos contó a Tectónica (Berta Blasco y JM Marzo).

Edificio de viviendas con dos soluciones de fachada: celosía de madera y paneles de hormigón, de Arenas Basabé Palacios Arquitectos

Arenas Basabé Palacios Arquitectos proponen para este edificio de viviendas en el madrileño barrio de Salamanca, dos soluciones de fachada totalmente diferentes, al responder a situaciones completamente opuestas: una formada por sobrios huecos de composición decimonónica orientada al este y a la calle, y la otra sobre un jardín formada por una celosía de lamas de madera para protegerse del implacable sol de poniente.

Fotografía: Imagen Subliminal / Miguel de Guzmán + Rocío Romero

Este edificio se analiza también a través del Modelo 3D que recoge la dualidad de las fachadas.

El revestimiento de las fachadas mediante una celosía de madera, se configura mediante un sistema plegable. El proyecto dispone esta solución con diferentes matices y distribuciones, pero manteniendo la misma escuadría, lo cual dota de homogeneidad a la composición de la fachada a través del material.

Fotografía: Imagen Subliminal / Miguel de Guzmán + Rocío Romero

Planta de esquina.

85 viviendas sociales en Cornellà de Peris+Toral Arquitectes

Los arquitectos Marta Peris y José Toral han llevado a cabo una obra que reúne grandes hallazgos, tanto en el aspecto proyectual como constructivo. Peris +Toral han planteado el edificio de viviendas sociales en Cornellá, Barcelona desde el interior; han definido la habitación de 3,60 x 3,60 m y una altura de 2,90 como módulo que se combina para crear unas viviendas flexibles, porosas y de una calidad espacial significativa.

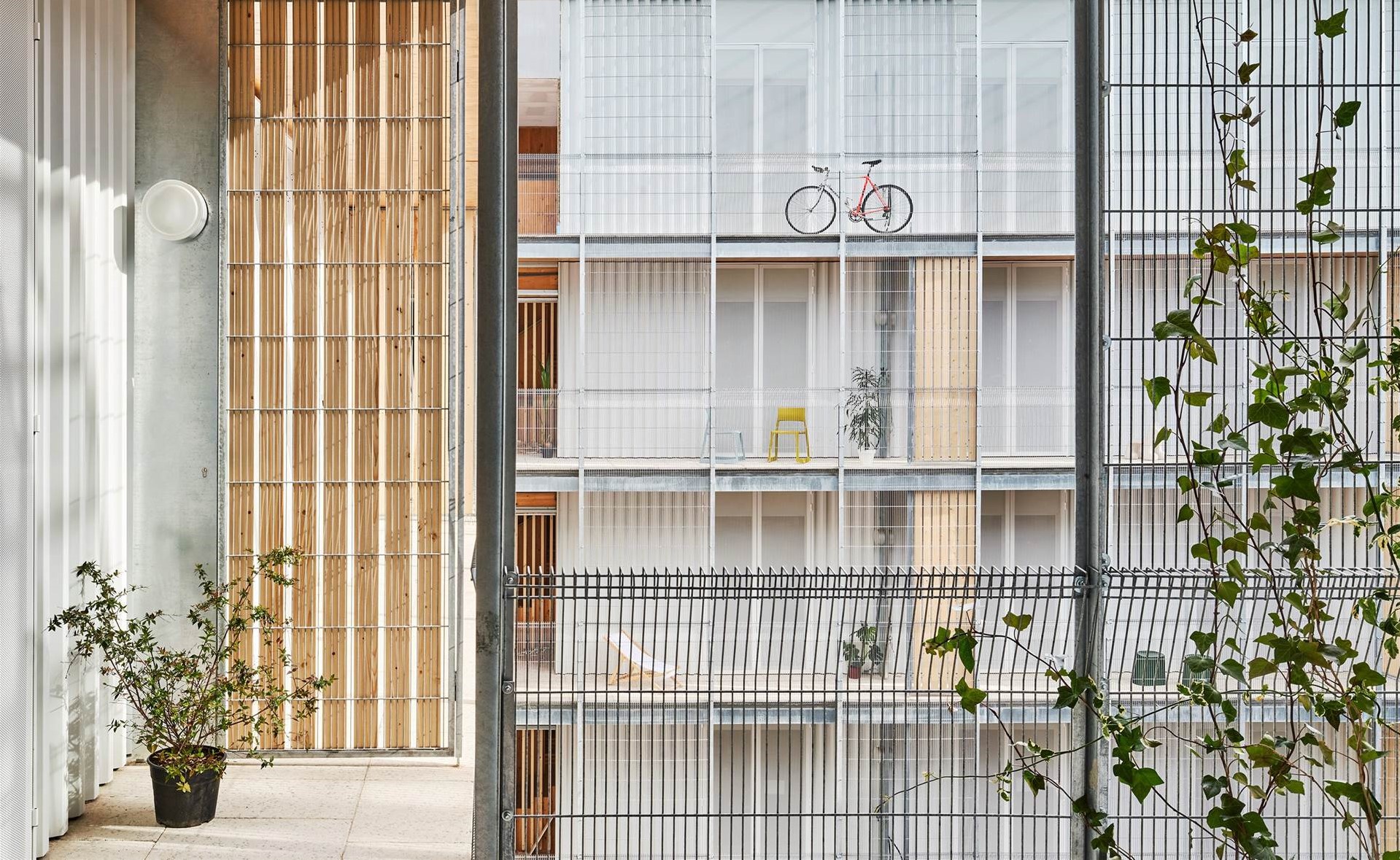

Fotografía: José Hevia

El sistema constructivo elegido también ha exigido un replanteamiento de las soluciones estándar. Proponen el uso de madera estructural por los beneficios medioambientales, de calidad del espacio habitado y rapidez de construcción de la solución, pero avanzan en este tipo de construcción al combinar muros de CLT con pilares y vigas laminadas. Lo que, en principio, fue una decisión de ahorro de material ha acabado beneficiando el planteamiento de espacios flexibles que se adapten a las diversas formas de vivir de sus ocupantes.

El modelo 3D entra al detalle en las particularidades de los elementos que conforman la vivienda, entre los que son de especial relevancia las soluciones acústicas en la construcción con madera.

DWG descargable a partir del Modelo 3D.

"Finalmente, el problema del ruido, En realidad éste es el talón de Aquiles de la madera (...) En el caso del suelo, se pasa a un sistema de masa-muelle-masa: sobre el forjado colocamos una capa de arena, luego colocamos un muelle que es una lana de roca y finalmente esa capa de hormigón que nos hace de reparto para poder hacer de soporte para el pavimento flotante." Extracto de la conversación entre José Toral, de Peris+toral Arquitectes y Tectónica.

Reforma y ampliación del edificio Dorleta en el campus de Eskoriatza de beSTe Arkitektura Agentzia Bat

En la ampliación y reforma del edificio Dorleta, Itziar Imaz e Ibon Salaberria logran un espléndido edificio que es el resultado de un proceso participativo ejemplar, donde la arquitectura da forma y solución a las necesidades de uso y espacio de una comunidad educativa.

Fotografía: Javier Orive.

El proyecto propone mantener la estructura de hormigón del edificio Dorleta, con una luz transversal de 11 metros adecuada para los espacios polivalentes de aprendizaje, sumándole una nueva crujía de 6 metros. Esta adición permite que la superficie del antiguo edificio se convierta en una especie de aulario adaptable, y que la nueva crujía absorba tanto las circulaciones como las actividades más informales de los procesos de aprendizaje de sus habitantes. Extracto de la memoria del proyecto.

En el Modelo 3D de la ampliación del edificio Dorleta de BeSTe Arkitektura de analiza la conexión entre la antigua estructura y la nueva crujía.

Para conseguir la flexibilidad y adaptabilidad definida en los espacios entre aulas de la crujía existente, sin recurrir a soluciones de costes inasumibles: “Lo que hicimos fue plantear puertas batientes grandes, más de las que estrictamente harían falta para acceder o salir, y además organizar el trazado de las instalaciones de manera que ninguna de ellas pasara entre los tabiques de separación entre los diferentes tamaños de aula que habíamos establecido como comienzo. De manera que, si de un curso a otro hace falta un aula más grande o más pequeña, simplemente se desmonta un panel y se vuelve a montarlo donde haga falta.” Hay una flexibilidad inmediata de transformación del aula constante, y otra flexibilidad más lenta que tiene que ver con el tamaño de los espacios y que pueden ser cambios pensado en un plazo mayor, de un año o un semestre. Extracto de la conversación entre Itziar Imaz e Ibon Salaberria con Berta Blasco + JM Marzo de Tectónica.

Fotografía: Javier Orive.

La flexibilidad que exigen las nuevas propuestas pedagógicas obliga a ensayar nuevos tipos de aulas. Estos espacios se definen como áreas de aprendizaje flexibles, relativamente inacabados, en los que las instalaciones se concentran en los techos. Techos donde se ubican la mayoría de los dispositivos que garantizan la adaptabilidad de estos espacios a un proceso pedagógico que exige ser cambiante en el tiempo. Extracto de la memoria del proyecto.

Edificio hospitalario polivalente, modular y de construcción off-site en el Hospital Universitari Arnau de Vilanova de Lleida, por PMMT arquitectura

Para dar inicialmente respuesta hospitalaria a la emergencia Covid , PMMT propone, un edificio polivalente basado en la modularidad y la construcción off-site para crear un modelo tipológico flexible y adaptable a necesidades futuras del centro sanitario donde se ubique, ya sea como extensión para camas de hospitalización, unidades UCI e incluso salas de laboratorios.

Fotografía: Del Río Bani

"Lo importante era ofrecer un edificio flexible y polivalente que se adaptara a todos esos cambios que surgían y a futuros usos. Y eso era posible porque detrás de nuestro proyecto de innovación, hay mucha métrica que quizás no se ve tanto en el edificio, pero que responde a un modelo de parametrización muy riguroso.

Un ejemplo de esto son las ventanas paramétricas, que son el fruto de una investigación de casi seis meses en los que medimos todas las salas que existían en unos 30, 40 hospitales, y con los datos buscamos el mínimo común múltiplo hasta que nos dimos cuenta de que había un módulo que estaba entre 86 y 92 centímetros, con el que prácticamente el 90 por ciento de la salas de un hospital encajan de manera óptima".

Fragmento de la conversación entre Patricio Martínez de PMMT arquitectura y Berta Blasco + JM Marzo de Tectónica.

Modelo 3D del Hospital Universitari Arnau de Vilanova de Lleida, por PMMT arquitectura.

DWG descargable de detalle constructivo a partir del Modelo 3D desarrollado.

Fotografía: Del Río Bani

El proyecto sitúa al usuario (pacientes, sanitarios y personal de mantenimiento) en el centro de su diseño con una arquitectura que participa activamente de la humanización en la atención sanitaria. El edificio aprovecha el emplazamiento donde se encuentra para maximizar las vistas y la entrada de luz natural en todas las estancias (incluidas baños y UCIs). Esto beneficia especialmente a los pacientes ingresados, manteniendo sus ritmos circadianos y bienestar, además de construir un entorno laboral agradable para los trabajadores. Extracto de la memoria de PMMT.

Parque de bomberos con estructura de madera laminada y CLT en Moià, de Josep Ferrando, Pedro García Hernández, Mar Puig de la Bellacasa y Manel Casellas

El equipo de arquitectos ha formalizado el nuevo parque de bomberos respetando la huella del anterior y levantando un edificio que combina, a través de los pórticos estructurales de madera laminada, una escala mayor, monumental, con una menor, humana, que proporciona calidad de estancia a los bomberos.

Fotografía: Adriá Goula.

"Un edificio compacto y austero que otorga protagonismo a la estructura de madera laminada como expresión de su presencia en el territorio. Una secuencia de pórticos perpendiculares a la calle y al paisaje proyectan unos vuelos asimétricos que potencian la transparencia entre ambas partes del territorio, construyendo un plano a 7 metros del suelo que parece flotar sobre los campos. Un elemento neutro y modulable que permitirá fácilmente futuras ampliaciones". Extracto de la Memoria del proyecto.

Modelo 3D del parque de bomberos en Moià, Barcelona.

El equipo de arquitectos ha utilizado un único material, la madera, adaptada a un sistema reproducible, modular, constante que, paradójicamente, no crea una arquitectura monótona sino una pieza singular. En los pórticos se ha utilizado madera laminada de abeto, y en toda la composición interior –planos verticales u horizontales, losas y muros– CLT de madera de pino.

T: Y a la hora de cimentar parece que el terreno no era bueno, que era de relleno

F: Si es importante ese hecho y se relaciona con la decisión de construir con madera, porque permite construir con menor peso. Aprovechar el nivel de tierra existente, cargarlo lo mínimo posible y repartirlo en pórticos y sub-pórticos para repartir el peso y afectar lo menos posible en ese terreno deficiente.

T: Y también permitía una construcción en tiempos muy reducidos

F: Sí, del parque anterior sólo estaba en uso la parte de las cocheras y los bomberos estaban alojados en unos módulos prefabricados. El concurso pedía específicamente que el proyecto utilizara un sistema industrializado para poder construirlo con la mayor rapidez posible y que los bomberos pudieran dejar pronto los barracones.

Fragmento de la conversación entre Josep Ferrando (F) y José María Marzo (T).

Grandes ventanales pivotantes y pavés, en una estrecha fachada del ensanche en Barcelona, de Lucía y Carlos Ferrater. OAB

Lucía y Carlos Ferrater, en este edificio de apartamentos del Ensanche de Barcelona, consiguen resolver de modo brillante el reto compositivo y de programa que impone un solar estrecho y alargado, a través de referencias a la arquitectura racionalista y soluciones constructivas innovadoras.

Fotografía: Joan Guillamat.

El protagonismo de este edificio encajado entre medianeras de poco más de 6 metros de fachada se centra en la amplitud de sus vanos divididos en una franja superior de ventanas pivotantes con protección solar incorporada y una franja inferior cerrada mediante piezas de vidrio moldeado -pavés.

Fotografía: Joan Guillamat.

"El reto de la ventana pivotante.... la grande, de eje horizontal, además del tamaño, que hubo que encargar la fabricación de modo especial, el reto era que la ventana debería girar casi 360º sobre su eje para poder limpiarla. Normalmente está activado un freno que impide - por motivos de seguridad - la apertura libre. El problema era que había que hacer que las lamas de la persiana no se despegaran del plano de la ventana al hacer el giro. Se consiguió con un ingenioso sistema de cables y mecanismos del mundo de la naútica..." Fragmento de la conversación entre Carlos Ferrater y José Maria Marzo sobre el edificio.

Modelo 3D del detalle de fachada de grandes ventanales pivotantes y pavés en Barcelona

Nueva sede para Puma Energy en Puerto Rico: muro cortina entre plataformas de aluminio, de Ruiz Pardo - Nebreda

La nueva sede de Ruiz Pardo–Nebreda para Puma Energy en Puerto Rico, es un edificio de porte casi clásico, de serena elegancia, que contrasta con el exuberante paisaje de la selva que lo rodea, compuesto por plataformas de aluminio que parecen flotar y un muro cortina que se va alternando con ellas y, que contrariamente a lo que pudiera parecer por su ligereza, es capaz de resistir vientos huracanados.

Fotografía: Jesús Granada.

La construcción es atornillada de acero para dar el máximo vuelo a las bandejas revestidas de placas de composite de aluminio.

La sede de Puma Energy en Puerto Rico se concibe como un edificio de profundas plataformas de aluminio que ofrecen protección solar y enmarcan el paisaje tropical circundante. Modelo 3D de la sede de Puma Energy en Puerto Rico.

Rehabilitación de Castellana 44 con nueva envolvente de vidrio, por EAS y Aybar Mateos arquitectos

Los equipos de arquitectos de EAS y Aybar Mateos, en Castellana 44 en Madrid, una obra de rehabilitación de un edificio de oficinas de los años setenta, han conseguido ir más allá del cumplimiento de exigencias normativas, funcionales, o de control climático, quedando veladas tras una eficaz y, a la vez poética envolvente de vidrio.

Castellana 44, Madrid. Fotografía: Roland Halbe.

Los arquitectos encargados de esta reforma han tratado con gran respeto la obra de un audaz Bosch Aymerich, manteniendo todos los elementos posibles, recreando algunos perdidos y creando una nueva envolvente de vidrio que aporta una mayor eficiencia energética al edificio.

Castellana 44, interior. Fotografía: Roland Halbe.

El Modelo 3D realizado para analizar la nueva envolvente del edificio explica cómo se ha resuelto la nueva fachada aprovechando la potente estructura previa.

Integración urbana a través del material –el clínker– en el Casal del barrio Trinitat Nova, de Bayona Valero + Cantallops Vicente

El Casal del barrio de Trinitat Nova emerge de la urbanización, aprovechando la topografía de la calle para generar una nueva plaza mirador al final del recorrido del paseo. Se mimetiza con el lugar, sus materiales y las técnicas constructivas usadas en la urbanización y busca la máxima integración y respeto por el espacio existente.

Desde la cota superior es una plaza que por debajo esconde todo el programa. El espacio interior se ilumina de manera cenital a través de unos lucernarios perimetrales que emergen a la superficie en forma de bancos y jardineras. La plaza y sus cubiertas se convierten así en extensiones naturales de los espacios de actividad del casal a la vez que hacen de mirador hacia el paisaje del parque de Collserola.

La homogeneidad del material cerámico para las fachadas de todo el edificio se convierte en celosía en las ventanas, generando un volumen abstracto y silencioso que se integra en el espacio natural del lugar.

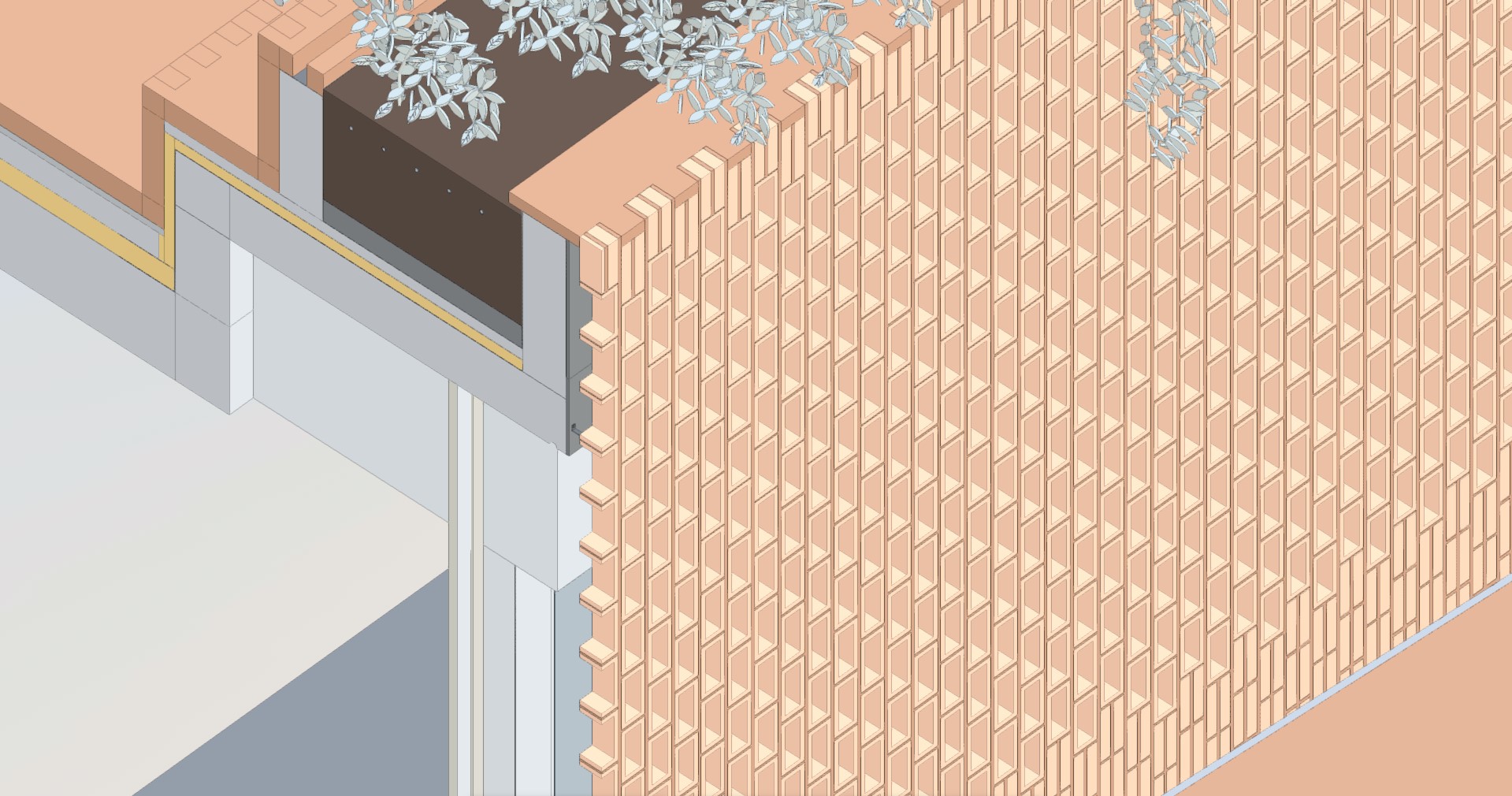

El Modelo 3D se centra en la fachada con celosía cerámica de clínker , elemento que, pensado para ser pavimento –ya se encontraba por todo el entorno de la zona–, se decidió que iba a envolver todo el volumen del edificio: fachadas y cubierta. A la pieza habitual de clínker macizo había que añadir una pieza cerámica hueca de celosía con el mismo formato que el macizo. El seguir la disposición del clínker en el pavimento que existía en el entorno obligaba a disponer las piezas de clínker de modo vertical.

Edificio industrial adaptable y con criterios de economía circular de Picharchitects/Pich-Aguilera

El Edificio Sócrates es fruto de la colaboración estrecha entre una promotora enfocada en el futuro, un constructor con un elevado nivel de responsabilidad medioambiental y un equipo de arquitectos reconocidos por su actitud abierta ante nuevas propuestas.

Fotografía Aldo Amoretti.

Todo comienza con la búsqueda por parte de GONSI, una promotora especializada en la construcción y alquiler de edificios industriales, de una parcela que permita un edificio de uso no definido, debido al convencimiento de que en el futuro todo va a ser más híbrido, lo que se ha denominado como industria 4.0.

Para la integración entre estos tres protagonistas, promotora, constructor y arquitectos, fue esencial la utilización del proyecto BIM, un proyecto básico al que se pudieran sumar los industriales con sus propios objetos BIM , y que era el vertebrador del sistema de fabricación y de muchas etapas futuras, controlando detalles y costes, conociendo el impacto ambiental de cada uno de sus componentes.

Fotografía Aldo Amoretti.

Y para dar respuesta a los requerimientos y objetivos planteados, se eligió una construcción basada en el ensamblaje de sistemas industrializados: una estructura de elementos prefabricados de hormigón y una envolvente de chapa de acero adaptada a las diferentes orientaciones. Construcción en seco de larga vida útil e incluso desmontables y reutilizables en otros edificios futuros.

El Modelo 3D del edificio Sócrates de Picarchitects-Pich Aguilera se ha centrado en la fachada oeste, protegida con chapa ondulada perforada, bajo la que discurren las instalaciones para dar servicio con mayor flexibilidad a la diversidad de usos de los espacios interiores, y cuya propuesta cromática define el edificio en su fachada más visible.

Edificio Sáenz Valiente, Universidad Torcuato Di Tella de Buenos Aires por Josep Ferrando

La propuesta del arquitecto barcelonés Josep Ferrando para el nuevo edificio de la Universidad Torcuato Di Tella de Buenos Aires se presenta como una organización abierta y flexible que integra la diversidad del campus en un único sistema espacial y estructural. El proyecto tiene la capacidad de expresar mucho con muy pocos elementos, aunando un discurso clásico y una construcción contemporánea.

Fotografía: Federico Cairoli

Josep Ferrando explica a Tectónica desde la implantación del edificio en un campus consolidado, las referencias clásicas a las que ha acudido, el ritmo estructural del edificio, la flexibilidad de usos con la que está planteado al integrar las instalaciones de climatización y ventilación en la estructura de fachada, y el empleo exacto de los materiales: hormigón in situ en los pórticos estructurales; el acero en la estructura de tirantes de la escalera suspendida y la madera en los revestimientos interiores, para facilitar posibles cambios de uso de los espacios y al mismo tiempo acentuar el contraste entre lo permanente (la macro-estructura) y lo temporal (divisiones ligeras desmontables de aulas o despachos).

Fotografía: Federico Cairoli

El proyecto integra las instalaciones de climatización y ventilación en la estructura de fachada para dotar de máxima flexibilidad de uso a las plantas y establece una relación complementaria entre estructura e instalaciones: mientras que la estructura va perdiendo dimensión por la reducción de cargas soportadas al ascender, las instalaciones pierden dimensión por la reducción de sus conductos a medida que se desciende. Esta relación complementaria entre estructura e instalaciones se estudia con detalle en la resolución del Modelo 3D realizado del Edificio Sáenz Valiente.

Edificio ARV8 con estructura de madera CLT por ÁBATON

El edificio ARV8 de ABATON de 7 alturas levantadas en estructura de madera contiene tres viviendas, cada una con una configuración diferente adaptada a sus propietarios, lo que se traduce en la composición de su fachada que se aleja de la imagen convencional de los edificios residenciales del entorno, con un revestimiento de chapa ondulada de zinc y la disposición dinámica de sus huecos dictada por la distribución interior de los espacios.

Foto fachada terminada: Blanca Marias. Foto ejecución de la fachada: Queima Films.

El empleo del sistema de paneles estructurales CLT permite una total versatilidad a la hora de distribuir los espacios al no tener que contar con soportes intermedios.

Fotografía: Queipa Films

La madera es estructura y acabado, y un recurso para reducir al máximo el consumo de energía: un sistema de capas construye la estructura al exterior: paneles prefabricados de CLT con aislamiento exterior (SATE) y envolvente de zinc, estructura y envolvente que se estudia en el Modelo 3D del edificio ARV8.

En la elaboración del modelo 3D, realizado han colaborado las empresas madergia y Stora Enso.

Escuela en Orsonnens, de TEd´A Arquitectes

La Escuela en Orsonnens refleja el interés de Ted´A Arquitectes por comprender, interiorizar e interpretar con claves propias el entorno físico en que se sitúa la arquitectura y cómo influye éste en el modo de construir.

Fotografías: Luis Diaz Díaz

El revestimiento de la fachada se compone de piezas de madera con el borde triangular, formadas con tablero alistonado de madera de pícea europea, conocida como abeto rojo o falso abeto. El diseño constructivo está inspirado en el sistema tradicional de lamas o escamas de madera de pequeño tamaño, denominadas tavillons, típico de las cubiertas y fachadas de las construcciones locales.

Fotografías: Luis Diaz Díaz

Las aulas, con forjado colaborante de losa de hormigón de e=9 cm sobre tableros de madera, y las zonas comunes, con forjado de losa maciza de hormigón e=25 cm, quedan independizadas y aisladas acústicamente entre sí ante el ruido de impacto, evitándose la transmisión de la vibración.

El Modelo 3d de la Escuela en Orsonnens se ha centrado en la cubierta y cerramiento de madera

Edificio de viviendas Lagasca 99, de Rafael de La-Hoz

El proyecto de un nuevo edificio de viviendas en un barrio céntrico de Madrid encaja dentro de la trama en retícula característica del ensanche madrileño, con la peculiaridad de ocupar el largo de una manzana completa.

Fotografía: Alfonso Quiroga

La fachada del proyecto, caracterizada por el uso del vidrio y la pauta vertical marcada por unos escultóricos fustes de piedra y madera, concentra gran parte de los planteamientos que definen la naturaleza del proyecto, entre ellos los que afectan a la forma de entender el concepto de una vivienda de calidad en la que los materiales juegan un papel fundamental.

Por detrás de la trama vertical que forman los fustes de piedra y madera se dispone un cerramiento de vidrio continuo con carpinterías de aluminio. Con el uso del vidrio extraclaro con bajo contenido en hierro, característico de las obras del estudio de La-Hoz, se consigue una excelente transparencia sin la tonalidad verde inherente a los vidrios incoloros convencionales.

El Modelo 3D del proyecto de Lagasca 99 del estudio Rafael De La-Hoz se centró en el detalle de la fachada

Ampliación y renovación de la sede de Finsa en Santiago de Compostela, de mrm arquitectos y Antón Varela García

La ampliación y renovación de la sede de Finsa en Santiago de Compostela transforma de manera radical la imagen de dos edificios industriales, que quedan ahora conectados mediante un nuevo edificio que aloja espacios de reunión. Responde a la actividad de la empresa utilizando de manera prioritaria la madera, tanto en la estructura, utilizando madera laminada, en los forjados, de vigas y tableros, como en los pavimentos, panelados y acabados en falsos techos.

Foto: Mikel Muruzabal estudio

En el nuevo edificio de conexión y acceso principal se opta por una retícula estructural ordenadora del espacio: una cuadrícula de módulos cuadrados de 3 x 3m en la que se incluyen dos perforaciones: la escalera y el patio, y en la que se integran los lucernarios.

Forjados de tablero estructural, fachada de madera acetilada, el estudio de las uniones con las carpinterías de acero, la escalera suspendida mediante tirantes o la rehabilitación de los dos edificios previos completan el estudio de la renovación programática de la empresa.

El Modelo 3D se centra en la construcción en madera de La Conexión, edificio que une las dos construcciones originales de la empresa.

Pabellón polideportivo y aulario de la Universidad Francisco de Vitoria de Alberto Campo Baeza

El pabellón polideportivo y aulario de la Universidad Francisco de Vitoria se plantea como un edificio sobrio que volumétricamente se adapta a la ordenación general del campus en cuanto a alturas máximas y alineaciones. Se construyen dos cajas limpias y bien definidas, cosidas por un cuerpo bajo de una planta cuya cubierta se establece como patio exterior de interrelación.

El pabellón se plantea como pieza ligera, con cerramientos de vidrio traslúcido al norte y panel de hormigón GRC al sur, frente al volumen más cerrado del aulario.

Fotografía: Javier Callejas

Las fachadas de vidrio del pabellón polideportivo se resuelven mediante una subestructura de perfilería de acero laminado, fijada a los elementos de la estructura portante del edificio.

La perfilería proyectada para soporte de los paños de vidrio está formada por perfiles IPE-270 cortados por la mitad. Éstos se sueldan a su vez a casquillos de angulares L 140.3, los cuales se fijan en articulación a casquillos de perfil HEB-200, soldados en el alma de las vigas de la estructura principal.

El Modelo 3D se centra en la estructura metálica y el cerramiento de GRC del polideportivo de la Universidad Francisco victoria de Alberto Campo Baeza.

Escuela infantil del Liceo Francés en Barcelona de b720 - Fermín Vázquez Arquitectos

La escuela infantil del Liceo Francés en Barcelona recurre al uso libre del color en su fachada de lamas de aluminio que forman un envoltorio continuo. El enfoque lúdico del carácter del edificio se expresa también en la utilización de los espacios exteriores de juego y recreo como extensión de las aulas.

Fotografía: Simón García

La celosía de lamas de aluminio llega a obra premontada en grandes paneles que se corresponden con paños determinados de fachada.

En el proyecto se ha elegido con detalle el color de los paneles en función de su posición en la fachada, y de su interacción con el color de la estructura de lamas que se le superpone.

Centro cívico Cristalerías Planell de HArquitectes

El Centro cívico Cristalerías Planell está emplazado en una parcela triangular del distrito de les Corts, el edificio es un equipamiento público destinado a alojar un centro de formación para adultos, una sede del consorcio de normalización lingüística y un hotel de entidades. Dos de las tres caras del solar quedan definidas por la fachada protegida de la antigua cristalería Planell que se estableció en la calle Anglesola el año 1913.

Fotografía: Adrià Goula

La sección del edificio explica su comportamiento: el control y la gestión del aire en condiciones naturales. En invierno es necesario controlar las pérdidas por renovación, amortizar la alta carga interna acumulada en la inercia de una estructura muraria y captar el aire limpio desde el patio que actúa como recuperador natural. En verano se trata de disipar moviendo el máximo volumen de aire posible y capturar el aire desde los patios vegetados y sombríos.

Fotografía: Adrià Goula. Planos de instalaciones.

El aire de renovación entra a las aulas desde los patios a través de las ventanas de apertura automatizada. Los muros longitudinales alojan los conductos de extracción del aire viciado, que ascienden hasta la chimenea solar por donde tiene lugar su evacuación. En ausencia de viento o durante la noche, el movimiento es forzado por unos extractores dispuestos en los sombreros que coronan las chimeneas.

El Modelo 3D se centra en la chimenea solar de ETFE y PVC

Gastropabellón en la ETH de Zúrich de Tuñón & Ruckstuhl Architekten

El Gastropabellón en la ETH de Zurich, Suiza de Tuñón & Ruckstuhl Architekten es un lugar de recepción gastronómica para invitados internacionales en la prestigiosa universidad Suiza, así como un punto de encuentro para docentes, visitantes, empleados y estudiantes.

Fotografía: Luis Asín

Alejado de cualquier exageración formal y constructiva, el nuevo espacio gastronómico se propone como un ajustado prisma, con grandes ventanales practicables, que servirá de filtro arquitectónico entre el campus y el hermoso paisaje que se abre hacia el norte.

Fotografía: Luis Asín

El plano del cerramiento se hace pasar de forma continua por delante de los soportes de la estructura de madera, interponiendo un elemento como extensión del marco de la ventana, con aislamiento de polisocianurato y acabado en acero inoxidable. La continuidad de la envolvente garantiza la ausencia de puentes térmicos.

El Modelo 3D se centra en la estructura de madera y cubierta metálica.

Sede Corporativa Ibenergi de Taller Abierto

La sede Corporativa Ibenergi, dedicada al asesoramiento energético, es el resultado de buscar un espacio de trabajo agradable, más humano, tratando de estrechar los lazos que relacionan el interior arquitectónico de un entorno laboral y la naturaleza cultivada que lo circunda.

Fotografías: Montse Zamorano (izqda.). Jorge López Sacristán (dcha.)

"El objetivo último, que algún día próximo no se puedan repetir las imágenes que hoy se presentan, porque las ramas de los árboles y las plantas trepadoras lo protejan del sol en verano y tamicen su presencia en invierno."

El Modelo 3D se centra en el Cerramiento de aluminio y protección solar.

Índice de proyectos de referencia en Tectónica

-Sede Corporativa Ibenergi de Taller Abierto. Sede de la Corporativa Ibenergi Fecha de publicación: 06.05.2019.

-Gastropabellón en la ETH de Zúrich de Tuñón & Ruckstuhl Architekten. Gastropabellón en la ETH de Zúrich. Fecha de publicación: 06.05.2019.

-Centro cívico Cristalerías Planell de HArquitectes. Centro cívico Cristalerías Planell Fecha de publicación: 17.06.2019.

-Escuela infantil del Liceo Francés en Barcelona de b720 - Fermín Vázquez Arquitectos. Escuela infantil del Liceo Francés en Barcelona. Fecha de publicación: 09.09.2019.

-Pabellón polideportivo y aulario de la Universidad Francisco de Vitoria de Alberto Campo Baeza. Pabellón polideportivo y aulario de la Universidad Francisco de Vitoria Fecha de publicación: 17.10.2019.

-Ampliación y renovación de la sede de Finsa en Santiago de Compostela, de mrm arquitectos y Antón Varela García. Ampliación y renovación de la sede de Finsa en Santiago de Compostela Fecha de publicación: 18.11.2019.

-Edificio de viviendas Lagasca 99, de Rafael de La-Hoz. Nuevo edificio de viviendas en un barrio céntrico de Madrid Fecha de publicación: 06.01.2020.

-Escuela en Orsonnens, de TEd´A Arquitectes. Escuela en Orsonnens Fecha de publicación: 17.02.2020.

-Edificio ARV8, de ABATON. Edificio ARV8. Fecha de publicación: 04.05.2020

-Edificio Sáenz Valiente, Universidad Torcuato Di Tella, Buenos Aires, de Josep Ferrando. Edificio Sáenz Valiente de la Universidad Torcuato Di Tella. Fecha de publicación: 29.06.2020.

-Edificio Sócrates en Viladecans de Picharchitects/Pich-Aguilera. Edificio industrial adaptable y con criterios de economía circular. Fecha de publicación 28.10.2020.

-Casal del Barrio de Trinitat Nova, Barcelona, de Bayona Valero + Cantallops Vicente. Integración urbana a través del material –el clínker– en el Casal del barrio Trinitat Nova. Fecha de publicación 22.12.2020.

-Castellana 44, Madrid, de Enrique Álvarez-Salas y Aybar Mateos arquitectos. Rehabilitación de Castellana 44 con nueva envolvente de vidrio, por EAS y Aybar Mateos arquitectos. Fecha de publicación 29.03.2021.

-Nueva sede para Puma Energy en Puerto Rico, de Marcelo Ruiz Pardo y Sonia Nebreda. Nueva sede para Puma Energy en Puerto Rico: muro cortina entre plataformas de aluminio, de Ruiz Pardo - Nebreda. Fecha de publicación: 08.06.2021.

-Edificio de apartamentos en la calle Cartagena, Barcelona de OAB - Office of Architecture in Barcelona. Grandes ventanales pivotantes y pavés, en una estrecha fachada del ensanche en Barcelona, de Lucía y Carlos Ferrater. OAB. Fecha de publicación: 26.07.2021

-Nuevo parque de bomberos en Moià, Barcelona. Parque de bomberos con estructura de madera laminada y CLT en Moià, de Josep Ferrando, Pedro García Hernández, Mar Puig de la Bellacasa y Manel Casellas. Fecha de publicación: 27.09.2021.

-Edificio hospitalario polivalente, modular y de construcción off-site en el Hospital Universitari Arnau de Vilanova de Lleida, por PMMT arquitectura. Fecha de publicación: 03.11.2021.

-Reforma y ampliación del edificio Dorleta en el campus de Eskoriatza de beSTe Arkitektura Agentzia Bat. Fecha de publicación: 17.12.2021.

-85 viviendas sociales en Cornellà de Peris+Toral Arquitectes. Fecha de publicación: 25.02.2022.

-Edificio de viviendas con dos soluciones de fachada: celosía de madera y paneles de hormigón, de Arenas Basabé Palacios Arquitectos. Fecha de publicación: 25.04.2022.

-Torre de oficinas y locales comerciales en Lima de Allende arquitectos. Fecha de publicación: 20.06.2022.

-Casa en Rojo, de estudio__entresitio. Fecha de publicación: 31.10.2022

-Viviendas de CLT con fachada de madera carbonizada de b720 Fermín Vázquez Arquitectos. Fecha de publicación: 02.10.2023

-Vivienda social de bloque de tierra comprimida -BTC- en Ibiza de Peris+Toral Arquitectes. Fecha de publicación: 21.02.2024
